金属软管

发布日期:[2015-05-18]    点击数: 金属软管

一、产品简介:

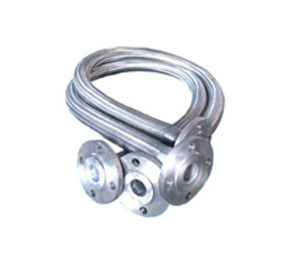

  金属软管(简称软管)是现代工业管路中一种高品质的柔性管道。它主要由波纹管、网套和接头组成。它的内管是具有螺旋形或环形波形的薄壁不锈钢波纹管,波纹管外层的网套,是由不锈钢丝或钢带按一定的参数编织而成。软管两端的接头(法兰)是与客户管道的接头(法兰)相配的,一般情况下一端为固定法兰,一端为活套法兰,方便现场安装连接。

  由于制作软管主要零件的材料是采用奥氏体不锈钢,因而保证了软管优良的耐温性和耐蚀性,软管的工作温度范围极广,为:-196℃ ~ 600 ℃,使用的软管按管道所通介质的腐蚀性选择适用的不锈钢牌号,即可保证软管的耐蚀性。

  网套是软管安装在压力管路中的主要承压件,同时对波纹管起护套作用,根据管道中的压力大小及应用场所,可选择一层或多层的不锈钢丝或钢带进行编织。



二、产品性能及特点:

  金属软管具有结构简单,耐腐蚀性强,耐温性高,维修安装方便等优点。

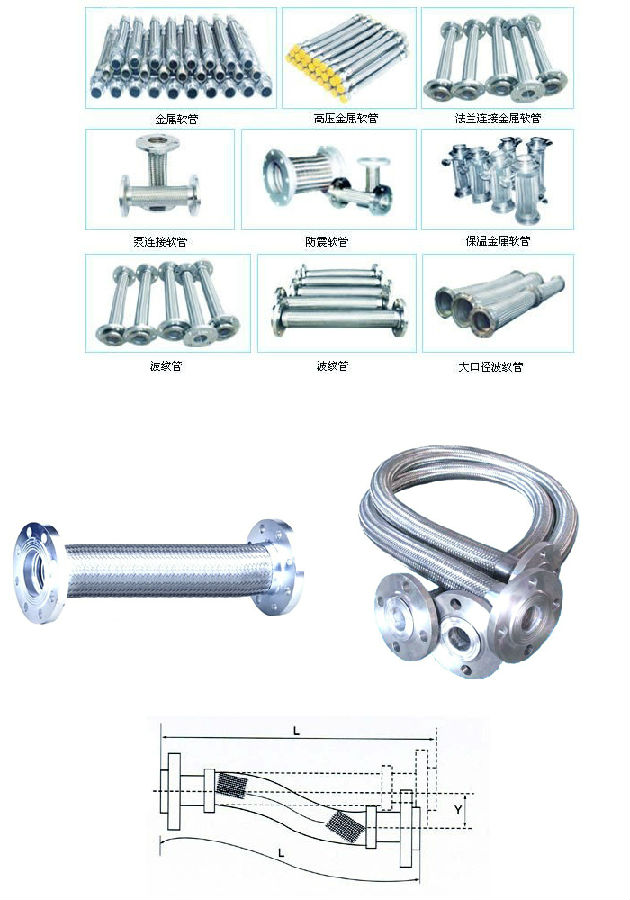

三、产品外形及安装尺寸:





DN

PN

最大横向位移量Y(mm)

50

100

150

200

250

300

350

400





金属软管全长L(mm)

40

0.6~5.0

550

700

900

1000

1100

1200

1300

1400

50

650

800

1000

1100

1200

1300

1400

1500

65

700

900

1100

1200

1300

1400

1500

1600

80

800

1000

1200

1300

1400

1500

1600

1700

100

900

1200

1300

1500

1600

1700

1800

1900

125

1000

1200

1400

1600

1800

1900

2100

2200

150

1000

1300

1500

1600

1800

1900

2100

2200




四、产品技术参数:

1.主体材质:碳钢,不锈钢,碳钢衬氟

2.通径范围:DN10-DN500

3.工作压力:PN0.6-5.0MPa

4.温度范围:-60℃~450℃

5.连接形式:软管两端一般为法兰连接,也可根据用户要求采用环套法兰,各型快速接头,卡箍等连接方式。



五、产品安装使用和维护:

  金属软管内外表面应清洁干燥,不允许有锈蚀、铁屑等残余物存在;不锈钢网套和波纹管应贴合,波纹管表面不允许有碰伤、焊渣还有焊眼等缺陷;金属软管应存放在干燥、通风、无腐蚀性气体的库房内。安装前要打压检测确保不漏气,方可安装。



六、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、长度 4、工作压力 5、介质 6、法兰标准,以便为您提供符合要求的产品。
