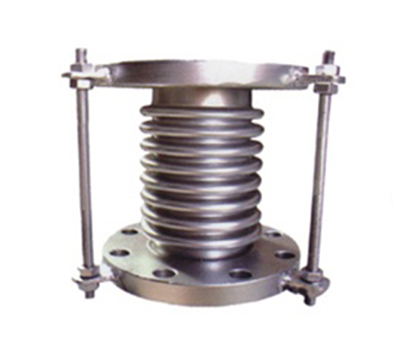

波纹补偿器

发布日期:[2015-05-18]    点击数: 波纹补偿器

一、产品简介:

  波纹补偿器,习惯上也叫膨胀节,或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。

  波纹补偿器属于一种补偿元件利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。波纹补偿器,习惯上也叫膨胀节,或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成,是利用波纹补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置,属于一种补偿元件。对轴向,横向,和角向位移都有吸收,所以在现代工业中被广泛应用。



二、产品性能及特点:

  波纹补偿器具有结构简单,耐腐蚀性强,耐温性高,维修安装方便等优点。

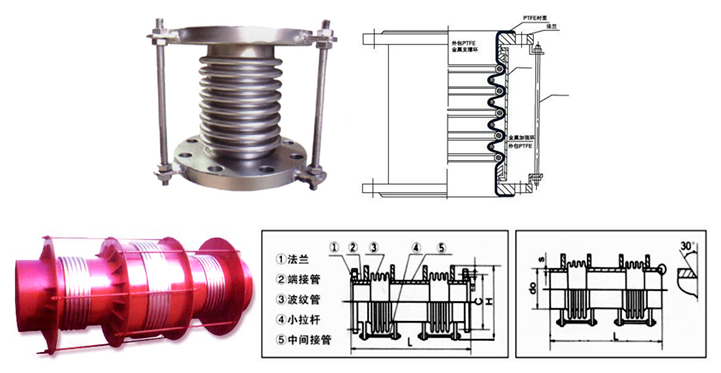

三、产品外形及安装尺寸:



DN

n

补偿器

总长

0.6MPa

1.0MPa

1.6MPa

40

8

12

11

12

140

50

8

16

15

13

160

65

8

21

18

14

190

80

8

25

22

17

215

100

8

30

24

18

240

150

8

35

27

20

260

200

8

40

30

20

280


 四、产品技术参数:

1.主体材质:碳钢,不锈钢,碳钢衬氟

2.通径范围:DN25~800mm

3.工作压力:PN0.6-5.0MPa

4.温度范围:-60~450℃

5.连接形式:法兰连接、螺纹连接、对焊连接。



五、产品安装使用和维护:

  补偿器在安装前应先检查其型号、规格及管道配置情况,必须符合设计要求;对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致;需要进行“冷紧”的补偿器,预变形所用的辅助构件应在管路安装完毕后方可拆除;严禁用波纹补偿器变形方法来调整管道的安装超差,以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷;安装过程中,不允许焊渣飞溅到波壳表面,不允许波壳受到其它机械损伤;管系安装完毕后,应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件,并按设计要求将限位装置调到规定位置,使管系在环境条件下有充分的补偿能力;补偿器所有活动元件不得被外部构件卡死或限制其活动范围,应保证各活动部位的正常动作;与补偿器波纹管接触的保温材料应不含氯。



六、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、工作压力 4、补偿量 5、介质 6、法兰标准,以便为您提供符合要求的产品。
