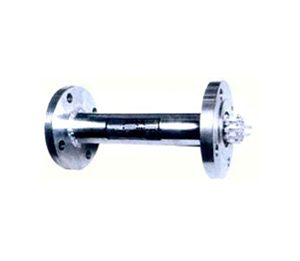

静态混合器

发布日期:[2015-05-19]    点击数: 静态混合器

一、产品简介:

  静态混合器是一种无需外部动力的高效混合设备。除了在石油炼油、化工行业被广泛应用外,在医药、食品、矿冶、塑料挤出和环保等部门也被广泛应用。与搅拌器、胶体磨、均质器、文氏管等传统的混合设备相比,具有流程简单,结构紧凑、能耗小、投资少、操作弹性大、不用维修、混合性能好等优点。凡涉及到液一液,液一气,液一固,气一气的混合,乳化,中和,吸收,萃取,反应和强化传热等过程,都可以替代传统的相关设备。

静态混合器的压力降计算

  静态混合器使用在管路中,它所产生的压力降并不大。使用静态混合器的系统压力比较高时,可忽略静态混合器产生的压力降。如果使用静态混合器的系统压力比较低时,就要校核静态混合器的压力降。静态混合器的压力降计算方法因混合器的型号不同而不同。有关计算请与我公司技术部联系。



二、产品型号及特点:

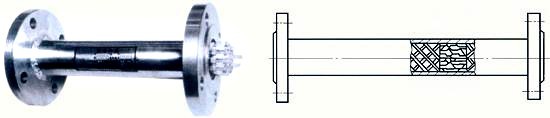

   1、SV型静态混合器

产品特性:

  SV单元是由一定规格的波纹板组装而成的圆柱体,它的技术性能:最高的分散程隆为1—2um,液—液相及气—气相的不均匀度系数为。



 ■产品参数:


规 格

DN(mm)

dh(mm)

Q(m3/h)

SV-2.3/20

20

2.3

0.5-1.2

SV-2.3/25

25

2.3

0.9-1.8

SV-3.5/32

32

3.5

1.4-2.9

SV-3.5/40

40

3.5

2.2-4.5

SV-3.5/50

50

3.5

3.5-7

SV-3.5/65

65

3.5

5-12

SV-5/80

80

5

9-18

SV-5/100

100

5

14-28

SV-5~7/125

125

5-7

24-34

SV-5~7/150

150

5-7

30-60

SV-5~20/200

200

5-20

56-110

SV-5~20/250

250

5-20

88-176

SV-5~30/300

300

5-30

125-250

SV-7~30/350

350

7-30

173-346

SV-7~30/400

400

7-30

226-452

SV-7~30/450

450

7-30

286-572

SV-7~30/500

500

7-30

353-706

SV-7~30/600

600

7-30

505-1010

SV-7~30/1000

1000

7-30

1413-2826

SV-15~30/1200

1200

15-30

1630-3260



    ■典型应用:


汽油 柴油 油品调和 盐水中和 酸喊中和 煤气混合。




2、SK型静态混合器


■产品特性:

 SK单元由单孔道左、右扭转的螺旋片组焊而成,它的技术性能:最高分散程度≤10 u m,液—液、液—固相的不均匀度系数为。



    ■产品参数:


规 格

DN(mm)

dh(mm)

Q(m3/h)

SK-5/10

10

5

0.15-0.3

SK-7.5/15

15

7.5

0.3-0.6

SK-10/20

20

10

0.6-1.2

SK-12.5/25

25

12.5

0.9-1.8

SK-16/32

32

16

1.4-3.2

SK-20/40

40

20

2.2-4.5

SK-25/50

50

25

3.5-7.0

SK-32.5-65

65

32.5

5.9-12

SK-40/80

60

40

9-18

SK-50/100

100

50

14-28

SK-62.5/125

125

62.5

22-44

SK-75/150

150

75

31-64

SK-100/200

200

100

56-110

SK-125/250

250

125

88-177

SK-150/300

300

150

127-255

SK-175/350

350

175

173-346

SK-200/400

400

200

226-452

SK-250/500

500

250

353-706



 ■典型应用:


 化工、石油、制药、食品、精细化工、塑料环保、合成纤维、注塑、配色、造纸、桨氯混合、溶剂脱沥青、酸碱中和、沥青调油品调和、工业萘脱酚、液态烃脱硫醇、高分子材料混合、配色、传热。



3、SX型静态混合器


■产品特性:


单元由交叉的横条按一定规律构成许多X型单元,它的技术性能:液—液、液—固相的不均匀度数为。

    ■产品参数:


规 格

DN(mm)

dh(mm)

Q(m3/h)

SX-12.5/50

50

12.5

3.5-7.0

SX-16.25/65

65

16.25

6-12

SX-20/80

80

20

9-18

SX-25/100

100

25

14-28

SX-31.25/125

125

31.25

22-44

SX-37.5/150

150

37.5

30-60

SX-50/200

200

50

56-110

SX-62.5/250

250

62..5

88-176

SX-75/300

300

75

125-250

SX-87.5/350

350

87.5

173-346

SX-100/400

400

100

226-452

SX-125/500

500

125

353-706



    ■典型应用


    高聚物混合 轻质酮苯脱蜡油 纸桨氯化漂白 原油注碱流程。



4、SL型静态混合器

 ■产品特性:


     SL单元由交叉的横条按一定规律构成许多L型单元,它的技术,陛能:液—液、液—固相的不均匀度数为 ≤5%。

 ■产品特性:


规 格

DN(mm)

dh(mm)

Q(m3/h)

SL-12.5/25

25

12.5

0.7-1.4

SL-16/32

32

16

1.4-2.9

SL-20/40

40

20

2.3-4.6

SL-25/50

50

25

3.5-7

SL-40/80

80

40

9-18

SL-50/100

100

50

14-28

SL-75/150

150

75

32-64

SL-100/200

200

100

56-110

SL-125/250

250

125

88-176

SL-150/300

300

150

127-255

SL-175/350

350

175

173-346

SL-200/400

400

200

226-452

SL-250/500

500

250

353-706

SL-300/600

600

300

410-814


     SL单元由交叉的横条按一定规律构成许多L型单元,它的技术,陛能:液—液、液—固相的不均匀度数为 ≤5%。

    ■产品参数:



    ■典型应用


    污水处理 高聚合物混合 传热反应 热交换器。



5、SH型静态混合器


■产品特性:

    SH单元由双孔道组成,孔道内放置螺旋片,相邻单元双了L道的方位错位90度,单元之间设有流体分配室,它的技术性能:最高分散程度=1—2um,液—液、液—固相的不均匀度。


■产品参数:


规 格

DN(mm)

dh(mm)

Q(m3/h)

SH-3/15

15

3

0.1-0.2

SH-4.5/20

20

4.5

0.2-0.4

SH-5/25

25

5

0.5-1.1

SH-7/32

32

7

0.9-1.8

SH-9/40

40

9

1.6-3.2

SH-12/50

50

12

2.3-4.6

SH-19/80

80

19

4.0-8.0

SH-24/100

100

24

6.5-13.0

SH-36/150

150

36

31-63

SH-49/200

200

49

54-108

SH-74/300

300

74

124-248

SH-124/500

500

124

174-348





■典型应用


    丙烯酰胺混合 高分子材料混合、配色、传热



附:SN型分配器


     ■产品特性


     流体在输送过程中,往往由于各股流体输送压力不平衡而影响混合比,为更好地配合用户使用好静态混合器,我公司最新研制开发出SN型分配器,具有喷射升压泵的性能,在保证次流流量的条件下,使物料的出口压力达到所要求的压力。SN型分配器由喷嘴、接受室、混合室、扩散室等组成。主流经过喷嘴,以其高速度在锥形入口处形成低压,从而使次流被抽吸进接受室,使其加速,在混合室内高度涡漩,以一定的速度从扩散室喷出,从而使流体顺利地输送至静态混合器中进行混合,以达到最佳的使用效果。


     ■产品应用


     适用于二股或二股以上流体进料,当主流与次流压力不平衡时选用文氏管形分配器, 当主流与次流压力平衡时选用一般形式分配器。


     ■分配器形式





    ■分配器选用


    SN型分配器是针对不同工艺条件运行,为更好地帮助用户设计、定型,敬请与我公司技术部联系。



三、静态混合器安装:


型号

安装形式

SV

气—液相:垂直安装(并流及逆流)
           液—气相:水平或垂直(自下而上)安装,装置效果相仿
           气—气相:水平或垂直(气相密度差小,方向不限)安装

SX

液—液相:水平或垂直(自下而上)安装,装置效果相仿

SL

液—液相:水平或垂直(自下而上)安装,装置效果相仿
           液—固相:水平或垂直(自下而上)安装

SH

气—液相:两端法兰尺寸按产品公称直径放大一格来定,采用SL型安装形式

SK

活络单元的产品通常以没有定位装置的一端为进口端。
           液—液相:水平或垂直(自下而上)安装,装置效果相仿
           液—固相:垂直装置(由上而下)




 静态混合器在安装时应尽可能靠近二股或多股流体的初始混合处。在不同的使用场合,它们的安装形式也有一定差别。具体要求见下表:


注:



气一液相指气相物流是工作物流,而液相物流是被动物流。


液一气相指液相物流是工作物流,而气相物流是被动物流。


四、订货说明:

1、为更好地帮助您选择静态混合器,请详细提供以下参数:

 a工作介质;b流量kg/h;c工作压力Mpa;d工作温度℃;e物料粘度cp;f物料密度kg/m3;

 g允许压损Mpa;h法兰标准;i设备材质。


    2、本公司生产的混合器进出口法兰标准可为HG,HGJ,JB / T,SH,ANSI等,用户在订货时请注明法兰标准及规格,未注明的一律按HG20592-1997制作。


    3、用户选用带夹套产品的,还需提供管程及夹套内的最高工作压力、工作温度、工作介质等参数。



六、订货须知:

订货时请确定以下参数:1、型号规格 2、材质 3、压力 4、介质(粘度) 5、法兰标准,以便为您提供符合要求的产品。
