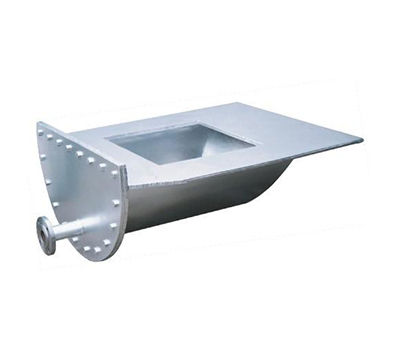

带放水管排污孔

发布日期:[2015-05-19]    点击数: 带放水管排污孔

一、产品简介:

  带放水管排污孔装于轻质油罐底部,排污孔设置在轻质油罐下部距地面300mm左右处,清扫储罐时从此孔排出污泥,平时可以从此管排出罐内的污水。放水管是为了排放油罐底水而设置的。常用的放水管有固定式放水管和装在排污盖上的放水管。带放水管排污孔放水管的直径一般有50mm,80mm,100mm和150mm等。

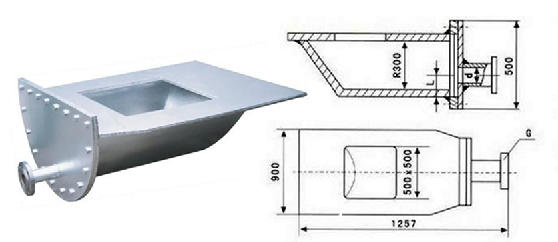

二、产品结构:




规格

重量(Kg/台)

安装尺寸

d

L

G(法兰PN16)

DN50

228

φ53

75

JB81-59

DN80

230

φ81

75

JB81-59

DN100

231

φ106

80

JB81-59

DN150

235

φ149

100

JB81-59


三、产品安装使用和维护:

  对于带放水管的清扫孔,放水盖和盖板的垂直度偏差应不大于放水管外径的1%,且不大于3mm;组装前应保证加工面的清洁,不清洁的零件,待清洗后方可组装;对以上检查中发现的问题,应及时采取相应措施进行维护处理。



四、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、压力 4、数量,以便为您提供符合要求的产品。
