氮封装置

发布日期：[2015-05-19]    点击数：

一、产品简介：

　　ZZYVP-16B（ZZDQ）氮封装置是一套自力式微压力控制系统。主要用于保持容器顶部保护气（一般为氮气）的压力恒定，以避免容器内物科与空气直接接触，防止物科挥发、被氧化，以及容器的安全。特别使用于各类大型储罐的七封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点。广泛应用于石油、化工等行业。

二、产品性能及特点：

　　ZZYVP-16B（ZZDQ）氮封装置无需外加能源，能在无电、无气的场合工作，既方便，又节约能源，降低成本；氮封装置供氮、泄氮压力设定方便，可在连续生产的条件下进行；压力检测膜片有效面积大，设定弹簧刚度小，动作灵敏，装置工作平稳；采用无填料设计，阀杆所受摩擦力小，反应迅速，控制精度高；供氮装置采用指挥器操作，减压比可达100：1，减压效果好，控制精度高；为确保储罐安全，需在罐顶设置呼吸阀；呼吸阀仅起安全作用，避免了常规氮封装置中起闭频繁易损坏的缺陷。

三、产品外形：

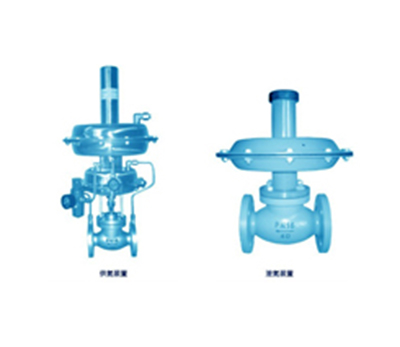

图一 图二

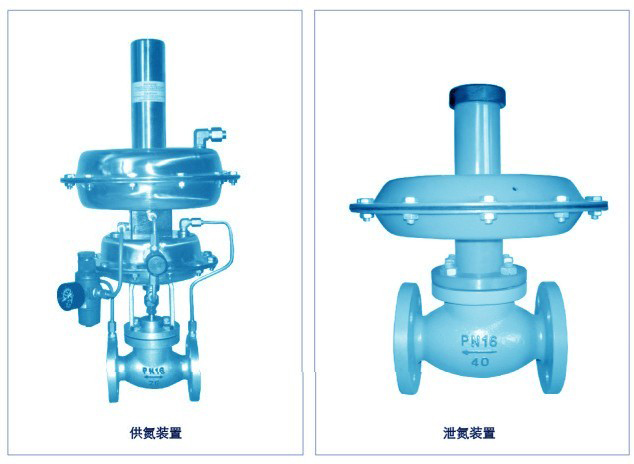

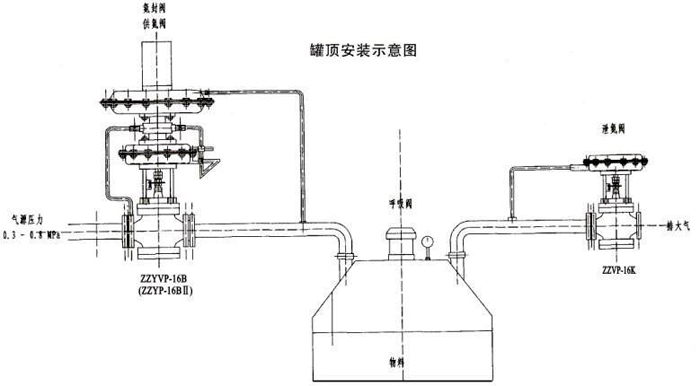

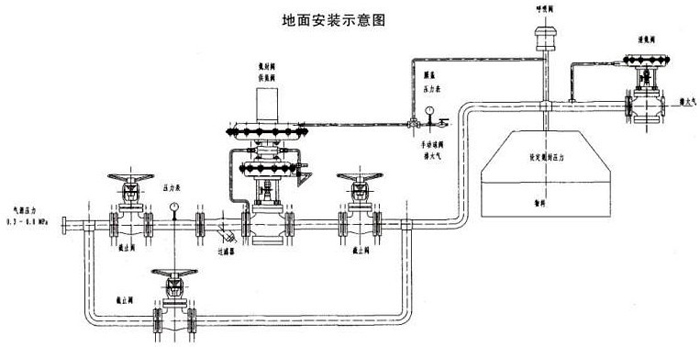

　　氮封装置是由供氮装置（见图一）和泄氮装置（见图二）两部分组成。供氮装置由指挥器和主阀两部分组成；泄氮装置由反馈的亚开型微压调节阀组成。氮气压力一般设为100mmH2O，通过氮封装置准确控制。当储罐进液阀开启，向罐内添加物料时，液面上升，气相部分容积减小，压力升高，当罐内压力升Zhi高于泄氮装置压力设定值时，泄氮装置打开，向外界释放氮气，泄氮装置自动关闭。当储罐出液阀开启，用户放料时，气相部分容积增大，罐内压力降低，泄氮装置开启，向储罐注入氮气，使罐内压力上升，当罐内压力上升Zhi供氮装置自动关闭。

四、供氮装置工作原理：

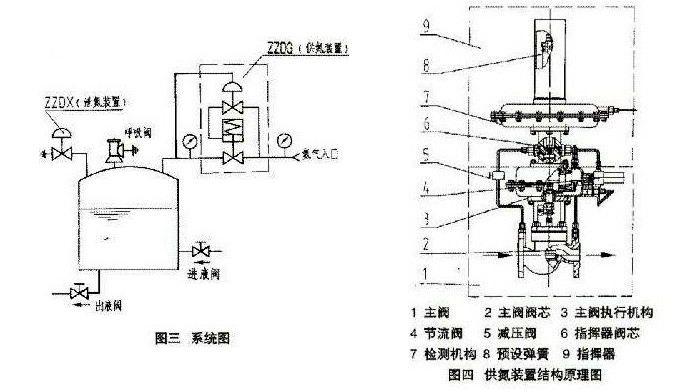

　　氮封装置结构（见图四），将设在罐顶的取压点的介质经导压管引入检测机构（7）、介质在检测元件上产生一个作用力与弹簧（8）、预紧力相平衡。当罐内压力降低Zhi低于供氮装置压力设定点时，平衡破坏，使指挥器阀芯（6）打开，使阀前气体经减压阀（5）、节流阀（4）、进入主阀执行机构（3）上、下膜室，打开主阀阀芯（2）、向罐内充注氮气；当罐内压力升Zhi供氮压力设定点，由于预设弹簧力，关闭指挥器阀芯（6）、由于主阀执行机构中弹簧作用，关闭主阀，停止供氮。

说明：

　　一般供氮气压力在3X105～10X105Pa之间；罐顶呼吸阀仅起安全作用，是在主阀失灵，导致罐内压力过高或过低时，起到安全作用，在正常情况下不工作；泄氮阀安装在罐顶，口径一般在进液阀口径一致；一般泄氮阀的压力设定点略大于供氮阀的压力设定点，以免供、泄氮装置频繁工作，浪费氮气、影响设备使用寿命。若用户工况有与选型手册有异，望来电与本厂技术开发部联系，协商解决。

五、主要技术参数及性能指标：

公称通径DN（mm）	25									32	40	50	65	80	100
阀座直径dn（mm）	5	6	7	8	10	12	15	20	25	32	40	50	65	80	100
额定流量系数Kv	0.2	0.32	0.5	0.8	1.8	2.8	4.4	6.9	11	20	30	48	75	120	190
额定行程L（mm）	8									10		14	20		25
流量特性	快开
压力调节范围（KPa）	0.4~5.5、5~10、13~19、18~24、22~28、27~33、31~38、36~44、42~51、49~58、56~66、
公称压力PN（MPa）	1.6 2.5 4.0
被调介质温度（℃）	≤80
调节精度（%）	±5%
允许泄漏等级	标准级：IV（GB/T4213-92） 严密型：VI级（GB/T4213-92）

六、主要零件材料

阀 体：ZG230-450、ZG1Cr18Nj9Tj 阀内件：1Cr18Nj9Tj

膜 盖：A3、1Cr18Nj9Tj 膜 片：夹增强涤纶植物丁晴橡胶、氟橡胶

弹 簧：60Si2Mn、1Cr18Nj9Tj

*根据用户要求，阀体、阀内件、膜盖可采用其它排号材质。

七、连接尺寸及标准

连接方式：法兰、螺纹

法兰端面距：按GB12221-89标准

法兰标准：按GB/T9113-2000标准

法兰面型式：RF

执行机构气信号借口：M16X1.5

注：以上数据可根据用户需要加工制造。

八、订货须知：

　　订货时请确定以下参数：1、装置名称 2、型号 3、公称通径DN（mm） 4、公称压力PN（MPa） 5、装置额定流量系数（Kv） 6、装置固有流量特性 7、装置压力设定点 8、介质名称 9、工作压力及调节范围 10、阀体 11、阀内件及填料材质 12、其他特殊要求，以便为您提供符合要求的产品。
