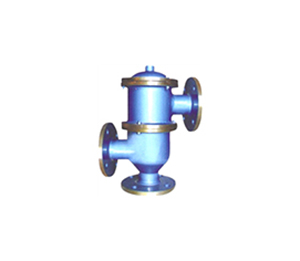

带双接管阻火呼吸阀

发布日期:[2015-05-18]    点击数: 带双接管阻火呼吸阀

一、产品简介:

  带双接管(阻火)呼吸阀是维护储罐气压平衡,减少介质挥发的安全节能产品。带双接管(阻火)呼吸阀是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上不可缺少的主要安全设备,能起到防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。带双接管(阻火)呼吸阀是安装在固定顶罐上的通风及阻火装置,能起到能起到减少油品蒸发损耗,控制储罐压力平衡和控制火焰的作用。它能对储罐内外压力进行自动调节等特点。呼吸阀内设有静电保护装置,使得该阀时刻与罐体保持同等电位。根据国家标准《石油化工企业设计防火规范》(GB50160-92)之规定:“储存甲、乙类液体的固定式顶罐,应设阻火器和呼吸阀”。呼吸阀的品种很多,各有其不同的性能和特性,在选择时就要按照其特性所满足的条件,是否能达到最佳的运行效果,再多方面考虑一些客观的因素即可。带双接管(阻火)呼吸阀就是其中一个受市场欢迎的产品,带双接管(阻火)呼吸阀在系统中起安全保护作用。在实际应用时,应根据实际需要选择其特性类型,并根据最大排气量选择其通径为最佳方案。带双接管(阻火)呼吸阀是新型改进型呼吸阀,集合呼吸阀与储罐阻火器的双重作用。



二、产品性能及特点:

  带双接管(阻火)呼吸阀阀盘采用四氟材料,耐低温,防冻性能好;阻火盘采用不锈钢材质,阻火性能优良。壳体选用不锈钢、铸钢和铝合金,结构紧凑,阻火性能强、通气量大、泄漏量小、耐腐蚀、耐低温、防霜冻、易检修,安全方便等特点。



三、产品外形及安装尺寸:

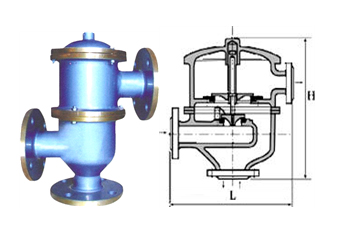

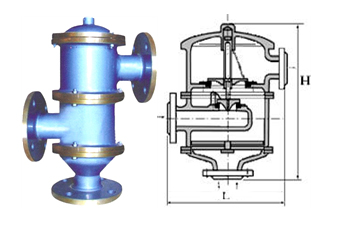

带双接管呼吸阀HXF-II                    带双接管呼吸阀HXF-II




口径DN

英寸

宽度L/mm

高度H/mm

25

1"

160

500

50

2"

320

650

80

3"

450

750

100

4"

450

950

150

6"

620

1100

200

8"

750

1200

250

10"

850

1500

300

12"

1100

1750

四、产品技术参数:




型号Model

HXF-II / HXF-IIZ型

规格Size

DN25-DN300

PN0.6-PN2.5

壳体材质
           Body Materials

AL CS 304 316 316L

导杆材质
           Guide Rod

AL 304 316 316L

螺帽螺栓
           Bolt/Nut

CS 304 316 316L

密封垫片
           Gasket Seal

石墨垫片 Graphite

金属垫片 gasket Medal

聚四氟乙烯gasket PTFE


正压阀盘材质
           Positive valve plate

CS 304 316 316L/F4

负压阀盘材质
           Vacuum valve plate

聚四氟乙烯 F4

正压阀盘压力
           Positive Pressure

+36 mmH2O ~ +1000mmH2O

负压阀盘压力
           Vacuum Pressure

-25 mmH2O ~ -65mmH2O

压力等级
           Pressure Group

A级 B级 C级 D级

环境温度
           Ambient Temper

CS:-30℃~+350

SS:-80℃~+350℃

连接方式
           Joint Type

法兰连接 螺纹连接
           Flange Threaded

法兰标准
           Flange Standard

JB GB HG ANSI SH JIS

设计制造检测标准
           Manufacture Standard

SY/T0511-1996 GB5908-86

外表处理
           Coating

CS: paint

SS:NO Paint


五、产品安装使用和维护:

  带双接管(阻火)呼吸阀安装在储罐顶部,是解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时带双接管(阻火)呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。带双接管(阻火)呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便。如罐体上不装带双接管(阻火)呼吸阀,罐内的液体进出将有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少。各种呼吸阀都应垂直安装,带双接管(阻火)呼吸阀出口处应无阻力,避免产生受压现象。带双接管(阻火)呼吸阀在安装前应专门测试,并检查其密封性。

  为了带双接管(阻火)呼吸阀使用安全,应在3-6个月内定期将波纹阻火层拆下,清洗干净,保证阻火层上每个孔畅通,防止堵塞,确保安全正常使用,如有损坏应立即调换。在检查维护重新安装时,应保证阀内各结合面严密配合。新阀启用时,安装前应清除阀盘间的防震物,否则呼吸阀将失灵。带双接管(阻火)呼吸阀安装于储罐上一般使用1-3个月后,需要定期检查呼吸阀正负压阀盘工作是否灵活,带双接管(阻火)呼吸阀在正常工作时,会发出“嘶-嘶-嘶”的泄压排气的声音,否则,需要将带双接管(阻火)呼吸阀顶部的阀盖打开,检查带双接管(阻火)呼吸阀的阀盘是否出现“卡盘”现象。导杆上是否有污垢,若有及时清理干净污垢,保证导杆运行自如。阀座密封面有无磨损,如有磨损需立即更换,以保证带双接管(阻火)呼吸阀的正常安全运行。带双接管(阻火)呼吸阀的正负压阀盘是根据罐内的压力的升降而不断变化,上下运动。当带双接管(阻火)呼吸阀使用三年时间后,一般都需要更换呼吸阀内部的阀盘,导杆以及阀座的密封面,以保证呼吸阀正常工作,维持储罐的安全运行。



六、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、操作压力 4、介质 5、法兰标准 6、数量,以便为您提供符合要求的产品。
