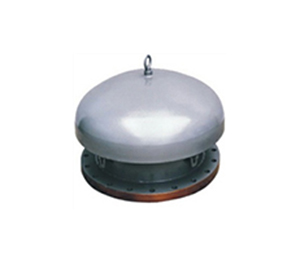

(阻火)呼吸人孔

发布日期:[2015-05-18]    点击数: (阻火)呼吸人孔

一、产品简介:

  在呼吸阀正常工作情况下,(阻火)呼吸人孔基本保持密封状态,储罐处于正常压力。当呼吸阀正常工作满足不了因意外原因造成储罐压力急剧超压时,(阻火)呼吸人孔的泄压盖自动顶开,进行紧急泄压,使罐内压力保持正常。(阻火)呼吸人孔是安装在石油、化工等物料,储罐顶上的安全应急通风装置。通常与呼吸阀配套使用,是为了避免因意外原因造成罐内急剧超压或真空时,起到压力泄放的作用。 产品是采用全天候密封结构,以配重来调节泄压盖的开闭,具有定压排放、开闭灵活、安全可靠等特点。

  (阻火)呼吸人孔是安装在固定顶罐上的通风及阻火装置,能起到减少油品蒸发损耗,控制储罐压力平衡和控制火焰的作用。(阻火)呼吸人孔是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上不可缺少的主要安全设备,能起到防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。



二、产品性能及特点:

  (阻火)呼吸人孔具有定压吸入、定压排放、开闭灵活、结构紧凑、耐低温,防冻及密封性能好等优点;阻火盘采用不锈钢材质,阻火性能优良;壳体选用不锈钢和铸钢材质,结构紧凑,阻火性能强、通气量大、泄漏量小、耐腐蚀、耐低温、防霜冻、易检修,安全方便等特点。

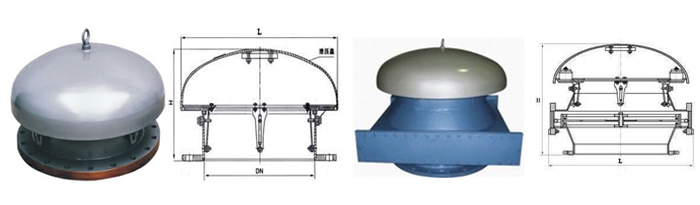

三、产品外形及安装尺寸:



口径DN

英寸

宽度L/mm

高度H/mm

500

20

760

590

600

24

880

720

700

30

955

890

500

20

760

590

四、产品技术参数:





型号Model

HXF-HR / HXF-HRZ 型

规格Size

DN450-DN700 PN0.6-PN2.5

壳体材质
           Body Materials

CS 304 316 316L

导杆材质
           Guide Rod

304 316 316L

螺帽螺栓
 Bolt/Nut

CS 304 316 316L

密封垫片
           Gasket Seal

石墨垫片  Graphite

金属垫片   gasket Medal

聚四氟乙烯 gasket PTFE


正压阀盘材质

Positive valve plate

CS 304 316 316L/F4

负压阀盘材质
           Vacuum valve plate

聚四氟乙烯 F4

正压阀盘压力
Positive Pressure

+180 mmH2O ~ +1000mmH2O

负压阀盘压力
           Vacuum Pressure

-30mmH2O~-65mmH2O

压力等级
Pressure Group

B级 C级 D级

环境温度
           Ambient Temper

CS:-30℃~+350℃

SS:-80℃~+350℃

设计制造检测标 准
Manufacture Standard

SY/T0511-1996 GB5908-86

外表处理
           Coating

CS: paint SS:NO Paint


五、产品安装使用和维护:

  (阻火)呼吸人孔是安装在石油、化工等物料储罐上的安全应急通风装置,既能避免因意外原因造成罐内急剧超压或真空时损坏储罐而发生的事故,又能起到防爆阻火的安全作用。 我公司在(阻火)呼吸人孔出厂时,法兰密封面采用塑料保护盖,以免运输途中造成法兰密封面受损,货到现场安装时,务必要把法兰保护盖取掉,再垂直安装于储罐罐顶部。(阻火)呼吸人孔安装于储罐上一般使用1-3个月,需要定期检查呼吸人孔内部阀盘是否正常工作。阀座密封面有无磨损,如有磨损需立即更换,以保证(阻火)呼吸人孔的安全运行。

  (阻火)呼吸人孔的正负压阀盘是根据罐内的压力的升降而不断变化,设定起跳的。当呼吸人孔使用三年时间后,一般都需要更换(阻火)呼吸人孔内部的阀盘,阀座的密封面,以保证呼吸人孔的正常工作,维持储罐的安全运行。



六、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、操作压力 4、介质 5、法兰标准 6、数量,以便为您提供符合要求的产品。
