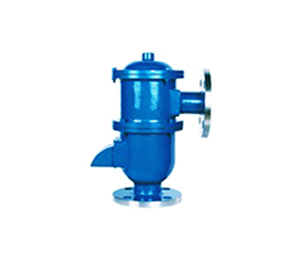

带呼出接管阻火呼吸阀
发布日期：[2015-05-18] 点击数：
一、产品简介：
呼吸阀的品种很多，各有其不同的性能和特性，在选择时就要按照其特性所满足的条件，是否能达到Zui佳的运行效果，再多方面考虑一些客观的因素即可。带呼出接管（阻火）呼吸阀就是其中一个受市场欢迎的产品，带呼出接管（阻火）呼吸阀在系统中起安全保护作用。在实际应用时，应根据实际需要选择其特性类型，并根据Zui大排气量选择其通径为Zui佳方案。带呼出接管（阻火）呼吸阀是新型改进型呼吸阀，集合呼吸阀与储罐阻火器的双重作用。根据国家标准《石油化工企业设计防火规范》（GB50160-92）之规定：“储存甲、乙类液体的固定式顶罐，应设阻火器和呼吸阀”。带呼出接管（阻火）呼吸阀是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上不可缺少的主要安全设备，是防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。带呼出接管（阻火）呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品。带呼出接管（阻火）呼吸阀是安装在固定顶罐上的通风及阻火装置，能起到减少油品蒸发损耗，控制储罐压力平衡和控制火焰的作用。它能对储罐内外压力进行自动调节等特点。呼吸阀内设有静电保护装置，使得该阀时刻与罐体保持同等电位。
二、产品性能及特点：
带呼出接管（阻火）呼吸阀阀盘采用四氟材料，耐低温，防冻性能好；阻火盘采用不锈钢材质，阻火性能优良；壳体选用不锈钢、铸钢和铝合金，结构紧凑，阻火性能强、通气量大、泄漏量小、耐腐蚀、耐低温、防霜冻、易检修，安全方便等特点。

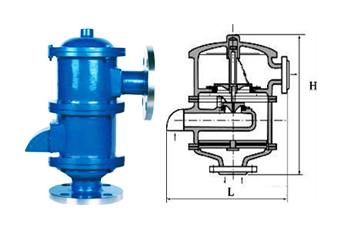

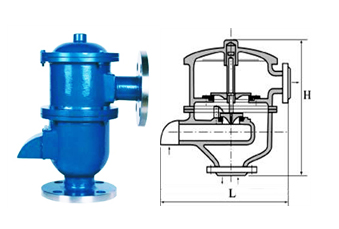

三、产品外形及安装尺寸：
口径DN | 英寸 | 宽度L/mm | 高度H/mm |
25 | 1" | 160 | 500 |
50 | 2" | 320 | 650 |
80 | 3" | 450 | 750 |
100 | 4" | 450 | 950 |
150 | 6" | 620 | 1100 |
200 | 8" | 750 | 1200 |
250 | 10" | 850 | 1500 |
300 | 12" | 1100 | 1750 |
四、产品技术参数：
型号Model | HXF-IZ / HXF-IVZ型 | 规格Size | DN25-DN350 PN0.6-PN2.5 |
螺帽螺栓 | CS 304 316 316L | 密封垫片 Gasket Seal | 石墨垫片Graphite 金属垫片gasket Medal 聚四氟乙烯gasket PTFE |
正压阀盘材质 Positive valve plate | CS 304 316 316L/F4 | 负压阀盘材质 | 聚四氟乙烯 F4 |
正压阀盘压力 Positive Pressure | +36 mmH2O ~ +1000mmH2O | 负压阀盘压力 | -25 mmH2O ~ -65mmH2O |
连接方式 | 法兰连接 螺纹连接 | 法兰标准 | JB GB HG ANSI SH JIS |
设计制造检测标准 | SY/T0511-1996 GB5908-86 | 外表处理 | CS: paint SS:NO Paint |
五、产品安装使用和维护：
带呼出接管（阻火）呼吸阀在安装前应专门测试，并检查其密封性。各种呼吸阀都应垂直安装，带呼出接管（阻火）呼吸阀出口处应无阻力，避免产生受压现象。 带呼出接管（阻火）呼吸阀安装在储罐顶部，是排放罐内正压，负压气体的设备，使罐内的液体进出不会受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时带呼出接管（阻火）呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。带呼出接管（阻火）呼吸阀用于油及液体罐上，来排除罐内的正压和负压气体，使罐内液体进出方便。如罐体上不装带呼出接管（阻火）呼吸阀，罐内的液体进出将有一定的障碍，很可能出现罐体变型和振动，该产品设计合理，结构简单，使用方便；是储罐的B备产品，不可缺少。
为了带呼出接管（阻火）呼吸阀使用安全，应在3-6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用，如有损坏应立即调换。在检查维护重新安装时，应保证阀内各结合面严密配合。新阀启用时，安装前应清除阀盘间的防震物，否则呼吸阀将失灵。带呼出接管（阻火）呼吸阀安装于储罐上一般使用1-3个月后，需要定期检查呼吸阀正负压阀盘工作是否灵活，带呼出接管（阻火）呼吸阀在正常工作时，会发出“嘶-嘶-嘶”的泄压排气的声音，否则，需要将带呼出接管（阻火）呼吸阀顶部的阀盖打开，检查带呼出接管（阻火）呼吸阀的阀盘是否出现“卡盘”现象。导杆上是否有污垢，若有，及时清理干净污垢，保证导杆运行自如。阀座密封面有无磨损，如有磨损需立即更换，以保证带呼出接管（阻火）呼吸阀的正常安全运行。带呼出接管（阻火）呼吸阀的正负压阀盘是根据罐内的压力的升降而不断变化，上下运动。当带呼出接管（阻火）呼吸阀使用三年时间后，一般都需要更换呼吸阀内部的阀盘，导杆以及阀座的密封面，以保证呼吸阀正常工作，维持储罐的安全运行。
六、订货须知：
订货时请确定以下参数：1、口径 2、材质 3、操作压力 4、介质 5、法兰标准 6、数量，以便为您提供符合要求的产品。
