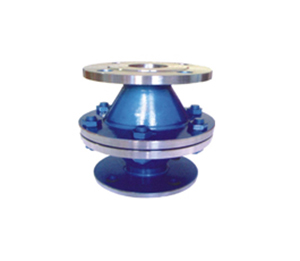

防爆波纹管道阻火器

发布日期:[2015-05-18]    点击数: 防爆波纹管道阻火器



一、产品简介:

  管道防爆波纹阻火器是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置。通常装在输送或排放易燃易爆气体的管线上。如火炬、加热燃烧系统、石油气体回收系统或其他易燃气体系统。管道防爆波纹阻火器又名防火器,是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。它是用来阻止火焰向外蔓延的安全装置,由一种能够通过气体的、具有许多细小通道或缝隙的固体材料(阻火元件)所组成。

  关于阻火器的工作原理,目前主要有两种观点:一是基于传热作用;一是基于器壁效应。管道防爆波纹阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。管道防爆阻火器主要由壳体和阻火板两部分组成。壳体应具有足够的强度,以承受爆炸产生的冲击压力。波纹型阻火板用不锈钢、铜镍合金、铝或铝合金支撑。波纹型阻火器能阻止爆燃的猛烈火焰,并能承受相应的机械和热力作用,流动阻力小,易于清洗和更换。



二、产品性能及特点:

  阻爆性能合格,连续13次阻爆性能试验每次均能阻火;耐烧性能合格,耐烧试验1小时无回火现象;壳体水压试验合格;结构合理,重量轻、耐腐蚀。易检修,安装方便。

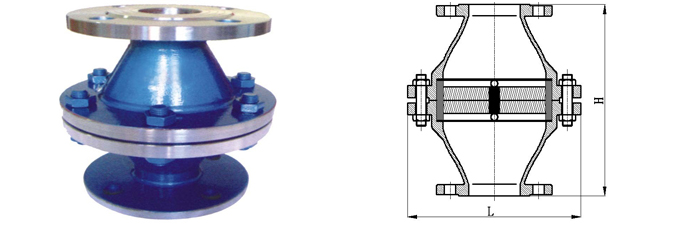

三、产品外形及安装尺寸:


口径DN

英寸

宽度L/mm

高度H/mm

25

1"

135

160

50

2"

190

200

80

3"

220

220

100

4"

240

240

125

5"

280

260

150

6"

330

300

200

8"

385

340

250

10"

450

370




 四、产品技术参数:


型号
           Model

ZHQ-B型

规格
           Size

DN25-DN350 PN0.6-PN2.5

壳体材质
           Body Materials

CS 304 316 316L

阻火层材质
           Guide Rod

304 316 316L

螺帽螺栓
           Bolt/Nut

CS 304 316 316L

密封垫片
           Gasket Seal

石墨垫片

金属垫片

聚四氟乙烯


Graphite

gasket Medal

gasket PTFE

防爆等级
           Explosion Group

BS 5501:IIA IIB IIC

环境温度
           Ambient Temper

CS:-30℃~+350℃
SS:-80℃~+350℃

连接方式
           Joint Type

法兰连接 螺纹连接
           Flange Threaded

法兰标准
           Flange Standard

JB GB HG ANSI SH JIS

设计制造检测标准
           Manufacture Standard

GB5908-86 GB/T13347-1992

外表处理
           Coating

CS: paint SS:NO Paint




五、产品安装使用和维护:

  管道防爆波纹阻火器的阻火性能是定期通过连续13次亚音速火焰试验来测试的,符合国家标准要求;管道阻火器出厂前为了保护法兰密封面不受磨损, 进出口配套塑料保护盖,现场安装时一定要把蓝色的法兰保护盖取掉后再安装;

  为了便于现场安装,我司将阻火芯件做了调整,不受通过气体方向的影响,现场根据法兰标准直接安装在要求的管道上即可使用;管道防爆波纹阻火器一般安装于距离燃烧炉5-10m左右的位置,可水平或者垂直安装;管道防爆波纹阻火器安装的管道必须是清洁的,不能有杂质,污垢等东西堵塞住阻火芯件的间隙,影响阻火器正常使用。为了保证管道防爆波纹阻火器的阻火效果,每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换。清洗管道防爆波纹阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。

  重新安装管道防爆波纹阻火器时,应更新垫片并确认密封面已清洁和无损伤,不得漏气。



六、订货须知:

  订货时请确定以下参数:1、公称通径 2、工作压力 3、材质 4、法兰标准 5、介质,以便为您提供符合要求的产品。
