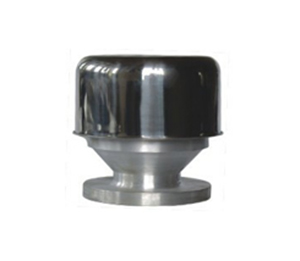

防爆阻火透气帽

发布日期:[2015-05-18]    点击数: 防爆阻火透气帽

一、产品简介:

  防爆阻火透气帽(简称透气帽)是保证加油站、油罐等透气安全的重要配套设备,通常,防爆阻火透气帽连接形式有法兰连接和螺纹连接。防爆阻火透气帽顶帽采用耐火铝板,壳体为铸铝.阻火芯有不锈钢通常采用波纹板和铝波纹板,符合CB-5908-2005技术要求,油罐料膨胀或进油时,就通过阻火芯波纹板向外排气,油罐内向外放油时又向罐内吸气,阻止和杜绝一切火源从此通过,确保油罐安全,它是用来阻止火焰向外蔓延的安全装置,阻火板由一种能够通过气体的、具有许多细小通道或缝隙的固体材料(阻火元件)所组成。

  关于防爆阻火透气帽的工作原理,目前主要有两种观点:一是基于传热作用;一是基于器壁效应。阻火透气帽是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。阻火透气帽主要由壳体和阻火板两部分组成。壳体应具有足够的强度,以承受爆炸产生的冲击压力。波纹型阻火板用不锈钢、铜镍合金、铝或铝合金支撑。防爆阻火透气帽能阻止爆燃的猛烈火焰,并能承受相应的机械和热力作用,流动阻力小,易于清洗和更换。



二、产品性能及特点:

  阻爆性能合格,连续13次阻爆性能试验每次均能阻火;耐烧性能合格,耐烧试验1小时无回火现象;壳体水压试验合格;结构合理,重量轻、耐腐蚀。易检修,安装方便。

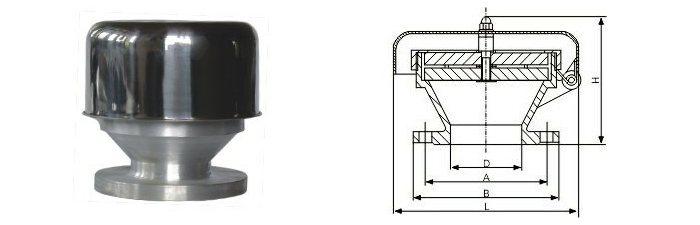

三、产品外形及安装尺寸:



口径DN

英寸

宽度L/mm

高度H/mm

25

1"

135

125

50

2"

165

150

80

3"

210

190

100

4"

230

220

150

6"

320

260

200

8"

370

300

250

10"

435

340

300

12"

500

380




 四、产品技术参数:


型号
           Model

GZD-TQM型

规格
            Size

DN25-DN350 PN0.6-PN2.5

壳体材质
           Body Materials

CS 304 316 316L

阻火层材质
           Guide Rod

304 316 316L

螺帽螺栓
           Bolt/Nut

CS 304 316 316L

密封垫片
           Gasket Seal

石墨垫片

金属垫片

聚四氟乙烯
Graphite

gasket Medal

gasket PTFE

防爆等级
           Explosion Group

BS 5501:IIA IIB IIC

环境温度
           Ambient Temper

CS:-30℃~+350℃
SS:-80℃~+350℃

连接方式
           Joint Type

法兰连接 螺纹连接
           Flange Threaded

法兰标准
           Flange Standard

JB GB HG ANSI SH JIS

设计制造检测标准
           Manufacture Standard

GB5908-86 GB/T13347-1992

外表处理
           Coating

CS: paint SS:NO Paint




五、产品安装使用和维护:

  用户应经常对防爆阻火透气帽内的阻火波纹板的透气性进行检查,确保透气帽良好的阻火、透气性能.检修时将透气帽上盖螺丝拧开,并松开固定阻火芯的螺钉,取出阻火芯,检查阻火芯是否堵塞、变形或锈蚀,应即时清洗或换阻火芯,每月检查两次,清洗管道防爆阻火透气帽芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。防爆阻火透气帽的阻火性能是定期通过连续13次亚音速火焰试验来测试的,符合国家标准要求;管道阻火器出厂前为了保护法兰密封面不受磨损, 进出口配套塑料保护盖,现场安装时一定要把蓝色的法兰保护盖取掉后再安装;

  为了便于现场安装,我司将阻火芯件做了调整,不受通过气体方向的影响,现场根据法兰标准直接安装在要求的管道上即可使用;防爆阻火透气帽安装的管道必须是清洁的,不能有杂质,污垢等东西堵塞住阻火芯件的间隙,影响阻火器正常使用。

  重新安装防爆阻火透气帽时,应更新垫片并确认密封面已清洁和无损伤,不得漏气。



六、订货须知:

  订货时请确定以下参数:1、公称通径 2、工作压力 3、材质 4、法兰标准 5、介质,以便为您提供符合要求的产品。
