蒸汽过滤器

发布日期:[2015-05-18]    点击数: 蒸汽过滤器

一、产品简介:

  蒸汽过滤器用于从高温流体中分离固体颗粒杂质,提高产品纯度,保护设备(压缩机、泵、仪表等)安全工作的产品。其核心部件是钛棒滤芯或不锈钢折叠滤芯,它以高纯钛为原料配合特殊工艺,经过高温烧结而成。该滤芯过滤阻力小,渗透性好,耐高温,耐腐蚀,使用寿命长,机械强度高,易再生,可适用于各种介质的气、液体过滤,因此蒸汽过滤器是过滤各种高温流体的首选。蒸汽过滤器是输送介质管道上不可缺少的一种装置,当高温流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。



二、产品性能及特点:

  蒸汽过滤器具有使用简单方便,过滤精度高、过滤速度快、吸附少,无介质脱落,不泄漏、耐酸碱、耐腐蚀,清洗方便等优点,工作效率高,阻力低,容尘量大。

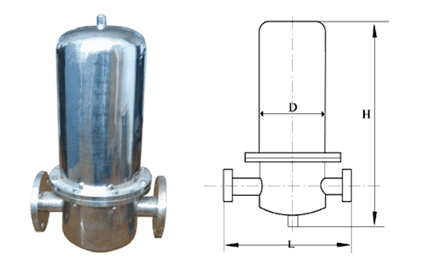

三、产品外形及安装尺寸:





DN

15

20

25

32

in

1/2

3/4

1

11/4

H

224

390

430

435

L

140

160

240

310

D

65

90

185

219


四、产品技术参数:



型号
           Model

SJM-ZQ

法兰标准
           Flanges

HG GB SH HGJ JB ANSI JIS

规格
           Size

DN15~50 GB81-95
           PN0.6~5.0 FF、RF

连接形式
           Jonit type

法兰连接 对焊连接
           Flange Threaded

壳体材质
           Body Materials

304 316 316L

工作温度
           Ambient Temperature

≤140℃

过滤精度
           Pore size

SGB:1-100(um) SGH:0.01-0.02(um)

制造检测标准
           Manufacture inspection

HGJ532-91 GB150-98

螺帽螺栓
           Bolt/Nut

304 316 316L

外表
           Coating

SS:No Paint

滤芯材质
           Element

钛棒滤芯,不锈钢折叠滤芯

密封垫片
           Diaphragm(P/V)

丁腈橡胶垫片 聚四氟乙烯垫片 金属缠绕垫片 石墨垫片
           NBR PTFE Metal Gasket Asbestos


五、产品安装使用和维护:

  蒸汽过滤器一般安装于水平管道上,多适用于高温流体过滤的工况中;蒸汽过滤器安装好之后,务必要认真检查各连接处的密封状况,以免蒸汽泄漏,伤及到现场操作人员; 蒸汽过滤器应定期检查滤芯及密封件,杂质过多应及时清理,减小压损,保证过滤效果,密封件损坏应及时更换。



六、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、工作压力 4、过滤精度 5、流量6、介质7、温度8、法兰标准,以便为您提供符合要求的产品。
