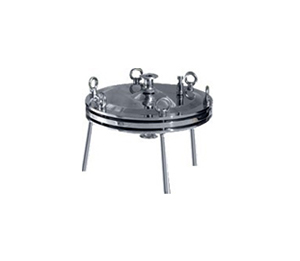

碟盘式过滤器

发布日期:[2015-05-18]    点击数: 碟盘式过滤器

一、产品简介:

  碟盘式过滤器由过滤单元并列组合而成,其过滤单元主要是由一组带沟槽或棱的环状增强塑料滤盘构成。过滤时污水从外侧进入,相邻滤盘上的沟槽棱边形成的轮缘把水中固体物截留下来;反冲洗时水自环状滤盘内部流向外侧,将截留在滤盘上的污物冲洗下来,经排污口排出。盘片在单元内为紧密压实叠加在一起,上下两层盘片中间沟槽起到过滤拦截的作用。原水通过过滤单元时由外向内流动,大于沟槽的杂质会被拦截在外部。碟盘式过滤器的核心部件是叠放在一起的塑料滤盘,滤盘上有特制的沟槽或棱,相邻滤盘上的沟槽或棱构成一定尺寸的通道,粒径大于通道尺寸的悬浮物均被拦截下来,达到过滤效果。该产品在很大程度上可以取代砂滤器等传统的机械过滤装置,其性能优越、水电耗远低于其他产品。

  原水进入两层滤盘中间时,首先顺曲线棱向盘内流动,但是仔细观察无法直接进入。这时起过滤拦截作用的是环形棱,小于环形棱沟槽尺寸的杂质可以沿环形棱进入与内部相通的曲线棱,大的杂质被拦截下来。



二、产品性能及特点:

  碟盘式过滤器具有高效,精确过滤,标准模块化,节省占地,全自动运行,连续出水,寿命长,高质量,维护量少等优点。

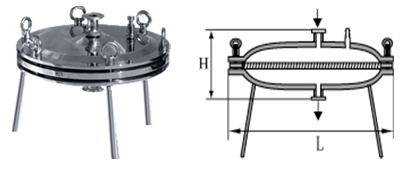

三、产品外形及安装尺寸:


DN

25

32

40

50

in

1

11/4

11/2

2

H

550

900

1150

1500

D

100

200

220

300

L

220

320

350

450




四、产品技术参数:

1、运行参数:

处理量0。25MPa

出水悬浮粒径5μ~800μ反洗流速8~18m3/h

工作压力0。08~1MPa反洗时间20~60秒

工作温度<80℃反洗水耗30~100Kg(单个过滤头)

pH5~11。5系统压损0。001~0。08MPa

2、设备材质:

盘式过滤单元由增强聚酰胺塑料成形制造,防腐耐磨,可承受工作压力1MPa,过滤盘材质为聚丙烯塑料EPDM密封,进出水及排水管路有碳钢聚酯涂衬、工程塑料和不锈钢三种;阀门有塑料阀或金属阀;系统配套提供多功能控制盘。

3、滤盘区分:

盘式过滤器的过滤功能由内部的滤盘完成,用户可根据用水要求选择不同精度的过滤盘,规格有5μ、10μ、20μ、55μ、100μ、130μ、200μ等多种。为了便于安装使用,不同规格的滤盘采用不同的颜色来区分,其颜色分别如下(工业应用中过滤精度一般要求在5~50微米,所以此处仅列出了部分规格):

4、组合形式:

盘式滤器主要是以盘式过滤单元为基础加以组合构成的,盘式过滤单元以进出口管径为区分标准,主要有2、3、4三大类,在组合安装上又分别有不同的形式。



五、产品安装使用和维护:

  滤盘的独特结构还使将污物冲出的反冲洗过程更加简单和容易,而不需要复杂的马达和驱动器等机构,简单的水流即可足以将污物冲出滤芯。这种优异性能减少了过滤器的反冲洗时间;同时由于污物不仅贮存在滤盘组与外壳之间,更多地可以贮存在滤盘组内部,所以过滤器可以容纳更多的污物。



六、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、工作压力 4、过滤精度 5、流量6、介质7、温度8、法兰标准,以便为您提供符合要求的产品。
