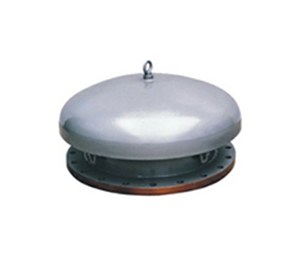

紧急放空人孔

发布日期:[2015-05-18]    点击数: 紧急放空人孔

一、产品简介:

  紧急放空人孔是安装在储罐顶上的安全应急通气装置,通常与阻火呼吸阀配套使用,既能避免因意外原因造成罐内急剧超压或真空时,损坏储罐而发生事故,又能起到安全防火作用,是保护储罐的安全装置,特别适用于贮存物料以氮气封顶的拱顶常压罐。具有定压排放、定压吸入、开闭灵活、安全阻火、结构紧凑、密封性能好、安全可靠等优点。紧急放空人孔是快速泄压装置,其技术性能、主要零部件材料与呼吸人孔大致相同。当配套使用的呼吸阀正常工作满足不了因意外造成储罐急剧超压时,紧急放空人孔的泄压盖自动打开,进行紧急泄压,使罐内压力保持正常。在呼吸阀正常工作情况下,紧急放空人孔基本保持密封状态,储罐处于正常压力。当呼吸阀正常工作满足不了因意外原因造成储罐压力急剧超压时,紧急放空人孔的泄压盖自动顶开,进行紧急泄压,使罐内压力保持正常。(产品是采用全天候密封结构,以配重来调节泄压盖的开闭,具有定压排放、开闭灵活、安全可靠等特点。

  紧急放空人孔是安装在固定顶罐上的装置,能起到减少油品蒸发损耗,控制储罐压力平衡和控制火焰的作用。(阻火)呼吸人孔是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上不可缺少的主要安全设备,能起到防止蒸发损耗与保护储罐在受超压时免遭破坏的作用。



二、产品性能及特点:

  (阻火)呼吸人孔具有定压排放、开闭灵活、结构紧凑、耐低温,防冻及密封性能好等优点;阻火盘采用不锈钢材质,阻火性能优良;壳体选用不锈钢和铸钢材质,结构紧凑,阻火性能强、通气量大、泄漏量小、耐腐蚀、耐低温、防霜冻、易检修,安全方便等特点。

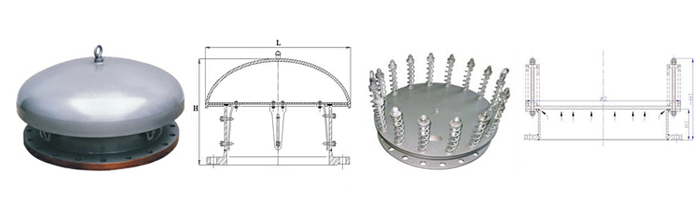

三、产品外形及安装尺寸:




口径DN

英寸

宽度L/mm

高度H/mm

450

18

370

658

500

20

380

708

600

24

480

808

700

28

540

908

750

30

600

955

四、产品技术参数:




型号 Model

HXF-R  型

规格Size

DN450-DN700

PN0.6-PN2.5

壳体材质
           Body Materials

CS 304 316 316L

导杆材质
           Guide Rod

304 316 316L

螺帽螺栓
           Bolt/Nut

CS 304 316 316L

密封垫片
           Gasket Seal

石墨垫片

金属垫片

聚四氟乙烯
Graphite

gasket Medal

gasket PTFE

正压阀盘材质
           Positive valve plate

CS 304 316 316L/F4

负压阀盘材质
           Vacuum valve plate

/

正压阀盘压力
           Positive Pressure

+180 mmH2O ~ +1000mmH2O

负压阀盘压力
           Vacuum Pressure

/

压力等级
           Pressure Group

B级 C级 D级

环境温度
           Ambient Temper

CS:-30℃~+350℃

SS:-80℃~+350℃

连接方式
           Joint Type

法兰连接 螺纹连接
           Flange Threaded

法兰标准
           Flange Standard

JB GB HG ANSI SH JIS

设计制造检测标准
           Manufacture Standard

SY/T0511-1996 GB5908-86

外表处理
           Coating

CS: paint

SS:NO Paint



五、产品安装使用和维护:

  紧急放空人孔安装在储油罐最高点,防止储罐由于特殊原因导致内部压力突然升高或超压而引起的安全隐患。我公司在紧急放空人孔出厂时,法兰密封面采用塑料保护盖,以免运输途中造成法兰密封面受损,货到现场安装时,务必要把法兰保护盖取掉,再垂直安装于储罐罐顶部。

  紧急放空人孔安装于储罐上一般使用1-3个月,需要定期检查呼吸人孔内部阀盘是否正常工作。阀座密封面有无磨损,如有磨损需立即更换,以保证(阻火)呼吸人孔的安全运行。当紧急放空人孔使用三年时间后,一般都需要更换放空人孔的结构阀件,以及阀座的密封面,以保证紧急放空人孔的正常工作,维持储罐的安全运行。



 六、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、泄放压力 4、介质 5、法兰标准 6、数量,以便为您提供符合要求的产品。
