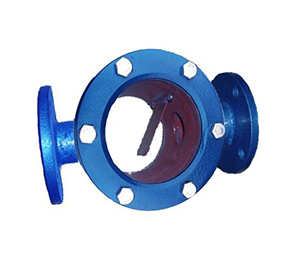

直通摆板视镜

发布日期:[2015-05-18]    点击数: 直通摆板视镜

一、产品简介:

  摆板视镜由玻璃视镜、观察管道、进出水管道,观察管道分别与进水管道和出水管道焊接连通,在观察管道中有一块能随着介质自由摆动的舌片,舌片与管道垂直自然下垂。在管道中没有介质流动的情况下,舌片处于关闭状态,当管道中有介质流动后,舌片就会随着介质流动的强度,相应的转动一定的角度,这样观察舌片的位置就可以以比较直观的看到管道内的情况了。直通摆板视镜可用于温度高,腐蚀性强、易中毒、危险性较大,易结晶的化工塔器中,以保证其安全生产。直通摆板视镜就是针对这一种情况而做出的一种改进。它能随时观察液体、气体、蒸汽等介质的流动反应情况,是保障正常生产保证产品质量不可缺少的管道附件之一。



二、产品性能及特点:

  直通叶轮视镜安装简单方便,拆卸便捷,可用于温度高,腐蚀性强、易中毒、危险性较大,易结晶的化工塔器中,以保证其安全生产。

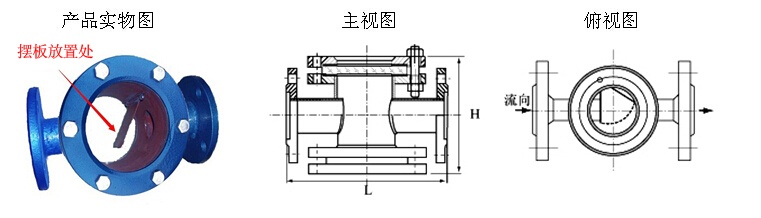

三、产品外形及安装尺寸:


口径DN

英寸

宽度L/mm

高度H/mm

20

3/4"

200

160

25

1"

200

180

40

1 1/2"

260

220

50

2"

320

250

65

2 1/2"

320

250

80

3"

360

275

100

4"

360

300

125

5"

440

330


四、产品技术参数:



型号

Model

SJ-YL

螺帽/螺栓

Bolt/Nut

20# 304 316 316L

规格
           Size

DN20~500 GB81-95
           PN0.6~5.0 FF、RF

法兰标准
           Flanges

HG GB SH HGJ JB ANSI JIS

壳体材质
           Body Materials

A3 304 316 316L
           Glass Fiber

工作温度
           Ambient Temperature

0℃~250℃ 0℃~800℃

玻璃材质
           Elment

钢化玻璃 石英玻璃
           Borou silicon Quartz

制造检测标准
           Manufacture inspection

HGJ532-91 GB150-98

允许急变温度
           Allow mutate

<60℃< p="">

连接形式
           Jonit type

法兰连接 对焊连接 螺纹连接
           Flange Butt Welding Threaded

密封垫片
           Gasket Seal

丁腈橡胶 聚四氟乙烯 金属垫片 金属缠绕垫片 石墨垫片
           NBR PTFE Metal Gasket Asbestos


五、产品安装使用和维护:

  直通摆板视镜必需水平安装,让舌片向下垂直于管道、摆板视镜的安装还要注意介质的流动方向。确信视镜座平整光滑,镜片与视镜座之间的密封垫安装平整,密封垫没有损伤并且不粘油脂。在紧固螺钉前确信视镜座与盖子安装正确,然后慢慢紧固螺钉。仔细核对铭牌参数,不仅要确信与视镜镜片连接的元件密封良好,还要确信视镜与焊接法兰之间的密封均良好,并确保管道内的压力不超过摆板视镜的额定压力。安装后不能对视镜有其它的附加压力,否则会造成视镜受力不均匀,导致视镜玻璃破裂。



六、订货须知:

  订货时请确定以下参数:1、公称通径 2、工作压力 3、材质 4、法兰标准 5、介质 6、工作温度,以便为您提供符合要求的产品。
