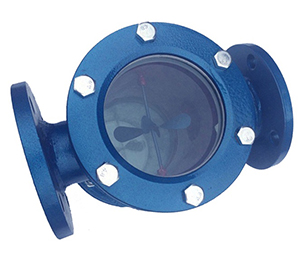

直通叶轮视镜
发布日期：[2015-05-18] 点击数：
一、产品简介：
直通叶轮视镜又称流量指示器（叶轮指示器；叶轮视镜；水流指示器；油流观察器；液流显示器；流量观察器）属视镜类是观察管道内介质流动情况的必要附件。叶轮视镜流量指示器广泛用于冷却系统、润滑系统、供燃料系统、石油、化工、化纤、医药、食品等工业生产装置中，能随时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产不可缺少的附件。流量指示器连接方式包括螺纹式流量指示器、焊接式流量指示器、法兰式流量指示器。
直通叶轮视镜可用于温度高，腐蚀性强、易中毒、危险性较大，易结晶的化工塔器中，以保证其安全生产。该视镜主要由视镜底板、视镜玻璃、阀门组件等组成。用于测量或观察液体、气体介质的浑浊程度及是否流动情况。
二、产品性能及特点：
直通叶轮视镜安装简单方便，立、卧双用，拆卸更便捷，可用于温度高，腐蚀性强、易中毒、危险性较大，易结晶的化工塔器中，以保证其安全生产。

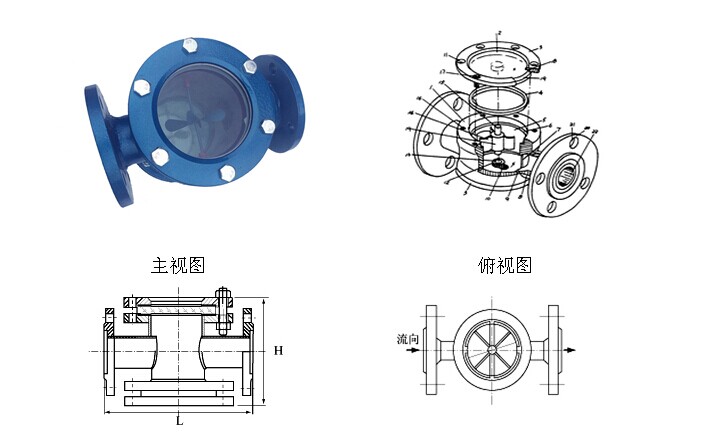

三、产品外形及安装尺寸：
口径DN | 英寸 | 宽度L/mm | 高度H/mm |
20 | 3/4" | 200 | 160 |
25 | 1" | 200 | 180 |
40 | 1 1/2" | 260 | 220 |
50 | 2" | 320 | 250 |
65 | 2 1/2" | 320 | 250 |
80 | 3" | 360 | 275 |
100 | 4" | 360 | 300 |
125 | 5" | 440 | 330 |
四、产品技术参数：
型号 Model | SJ-YL | 螺帽/螺栓 Bolt/Nut | 20# 304 316 316L |
规格 | DN20～500 GB81-95 | 法兰标准 | HG GB SH HGJ JB ANSI JIS |
壳体材质 | A3 304 316 316L | 工作温度 | 0℃～250℃ 0℃～800℃ |
玻璃材质 | 钢化玻璃 石英玻璃 | 制造检测标准 | HGJ532-91 GB150-98 |
允许急变温度 | <60℃< p=""> | 连接形式 | 法兰连接 对焊连接 螺纹连接 |
密封垫片 | 丁腈橡胶 聚四氟乙烯 金属垫片 金属缠绕垫片 石墨垫片 | ||
五、产品安装使用和维护：
直通叶轮视镜是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘；视镜的视窗玻璃属易损件，安装视镜时要小心轻放，避免玻璃碰撞破损，视镜可水平或垂直安装；直通视镜的视窗玻璃耐温耐压有一定的局限性，需严格按照产品设计制造要求来操作。
以下提供国家标准玻璃制造工艺物理实验参数：
耐温： 钢化硼硅玻璃≤200℃、石英玻璃≤1000℃、铝硅玻璃≤450℃
耐压： 钢化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa 铝硅玻璃≤6.4MP
允许急变温度＜60℃，玻璃因温差过大造成突然破裂。
六、订货须知：
订货时请确定以下参数：1、公称通径 2、工作压力 3、材质 4、法兰标准 5、介质 6、工作温度，以便为您提供符合要求的产品。
