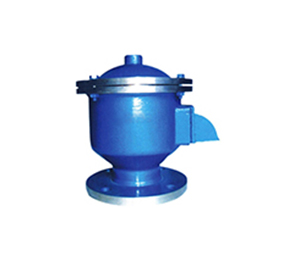

(阻火)单呼吸阀

发布日期:[2015-05-18]    点击数: (阻火)单呼吸阀

一、产品简介:

  (阻火)单呼阀不仅能维持储罐气压平衡,确保储罐在超压时免受破坏,且能减少罐内介质损耗。(阻火)单呼阀的阀座为重力式结构。其特点是阀盘与阀座之间采用带空气垫的软接触,气密性好,不易结霜冻结,适宜于寒冷的地区使用。(阻火)单呼阀安装在储罐顶部,是排放罐内正压气体的设备,使罐内的液体进入时不会受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如停止工作时(阻火)单呼阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。根据国家标准《石油化工企业设计防火规范》(GB50160-92)之规定:“储存甲、乙类液体的固定式顶罐,应设阻火器和呼吸阀”。新型(阻火)单呼阀是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上不可缺少的主要安全设备,是防止蒸发损耗与保护储罐在受超压时免遭破坏的作用。





二、产品性能及特点:



  (阻火)单呼阀阀盘采用四氟材料,耐低温,防冻性能好;壳体选用不锈钢、铸钢和铝合金,耐腐蚀性好;结构简单,易检修,安全方便;(阻火)单呼阀性能完全符合石油工业部标准 SY7511-1996 规定。

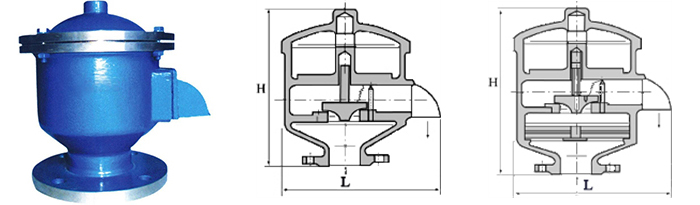

 三、产品外形及安装尺寸:


   单呼阀HXF-V               阻火单呼阀HXF-VZ型



口径DN

英寸

宽度L/mm

高度H/mm

25

1"

200

165

40

1-1/2"

230

190

50

2"

270

220

80

3"

320

260

100

4"

350

280

150

6"

410

330

200

8"

480

380

250

10"

560

420

四、产品技术参数:




型号Model

HXF-V / HXF-VZ型

规格
           Size

DN25-DN350

PN0.6-PN2.5

壳体材质
           Body Materials

AL CS 304 316 316L

导杆材质
           Guide Rod

AL 304 316 316L

螺帽螺栓
           Bolt/Nut

CS 304 316 316L

密封垫片
           Gasket Seal

石墨垫片Graphite

金属垫片gasket Medal

聚四氟乙烯gasket PTFE


正压阀盘材质
           Positive valve plate

CS 304 316 316L/F4

负压阀盘材质Vacuum valve plate

/

正压阀盘压力
           Positive Pressure

+36 mmH2O ~ +1000mmH2O

负压阀盘压力
           Vacuum Pressure

/

压力等级
           Pressure Group

A级 B级 C级 D级

环境温度
           Ambient Temper

CS:-30℃~+350℃
           SS:-80℃~+350℃

连接方式
           Joint Type

法兰连接 螺纹连接
           Flange Threaded

法兰标准
           Flange Standard

JB GB HG ANSI SH JIS

设计制造检测标准
           Manufacture Standard

SY/T0511-1996 GB5908-86

外表处理
           Coating

CS: paint

SS:NO Paint


五、产品安装使用和维护:

  各种呼吸阀都应垂直安装,(阻火)单呼阀出口处应无阻力,避免产生受压现象。(阻火)单呼阀在安装前应专门测试,并检查其密封性。对使用中的(阻火)单呼阀应作定期检查。如停止工作时(阻火)单呼阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。(阻火)单呼阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便。如罐体上不装呼吸阀,罐内的液体进出将有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少。

  (阻火)单呼阀安装于储罐上一般使用1-3个月后,需要定期检查呼吸阀正负压阀盘工作是否灵活,(阻火)单呼阀在正常工作时,会发出“嘶-嘶-嘶”的泄压排气的声音,否则,需要将(阻火)单呼阀顶部的阀盖打开,检查(阻火)单呼阀的阀盘是否出现“卡盘”现象。导杆上是否有污垢,若有及时清理干净污垢,保证导杆运行自如。阀座密封面有无磨损,如有磨损需立即更换,以保证(阻火)单呼阀的正常安全运行。(阻火)单呼阀的正压阀盘是根据罐内的压力的升降而不断变化,上下运动。当(阻火)单呼阀使用三年时间后,一般都需要更换(阻火)单呼阀内部的阀盘,导杆以及阀座的密封面,以保证呼吸阀正常工作,维持储罐的安全运行。



六、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、操作压力 4、介质 5、法兰标准 6、数量,以便为您提供符合要求的产品。
