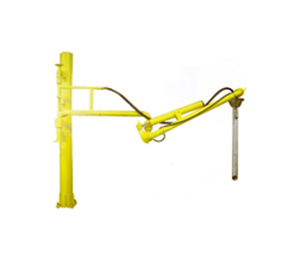

汽车罐车装车鹤管

发布日期:[2015-05-19]    点击数: 汽车罐车装车鹤管

一、产品简介:

汽车罐车装车鹤管适用于各类石油库发放各类燃料油,重油、沥青(加热装置),也可用于化工及其它行业收、发各类液体原料的灌装作业。油品的防溢装车,减少环境污染的理想装备。

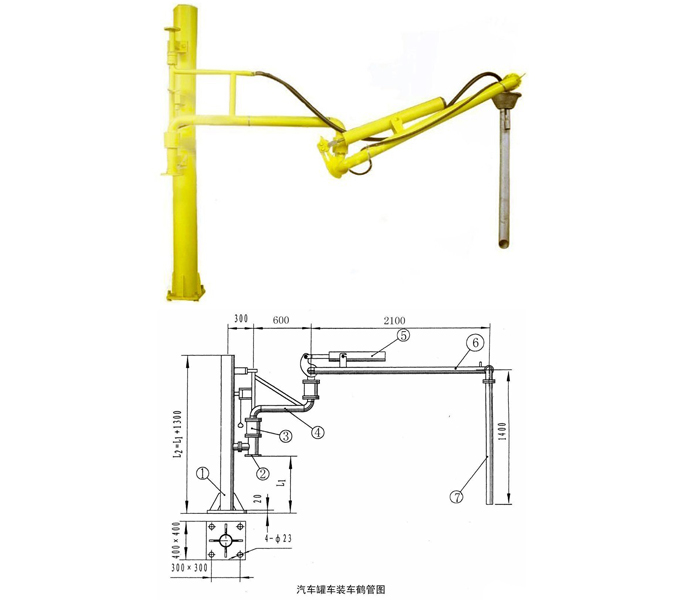

二、产品外形及安装尺寸:

1、立柱  2、接口法兰  3、回转器  4、水平短管  5、平衡器  6、升降管 7、插入铝管



三、产品技术参数:



型号

直径mm

公称压力MPa

工作半径mm

安装高度mm

水平回转

升降角度(可调)

连接法兰

QHG80

80

0.6~1.6

1000/3000

3700~3900

0~360°

-15~60°

DN80

QHGl00

100

0.6~1.6

1000/3000

3700~3900

0~360°

-15~60°

DNl00

QHGl25

125

0.6~1.6

1000/3000

3700~3900

0~360°

-15~60°

DNl25


四、产品安装使用和维护:

  安装时应参照工作图,从回转器至吸油口,从下而上的顺序进行,最后装平衡器;安装平衡器时,先将升降臂抬至约60°倾角,将平衡器两侧的销轴装入挂钩内,然后将平衡器拉杆的双耳对准升降器外壳上的单耳,装上销轴,再插入开口销防脱落;调整平衡力时,先将升降臂置于水平位置,拧下平衡器尾部端盖,若鹤管有自由下降趋势,用套筒板手拧紧螺杆;若鹤管有上升趋势,则松开螺杆。直至鹤管升降在-15°~60°范围内能停稳为止;密闭室锥帽位置可视装卸车实况作一定量调整;安装过程中,应采取必要的安全措施,防止发生意外事故,确保人身安全,设备安全;牵引鹤管对位时,应用力均匀,避免撞击;作业完毕,应将升降臂升至60°位置,使平衡器处于放松状态。再将水平短管回转至立柱旁锁紧,以免发生意外。



五、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、工作压力 4、工作范围 5、介质 6、法兰标准,以便为您提供符合要求的产品。
