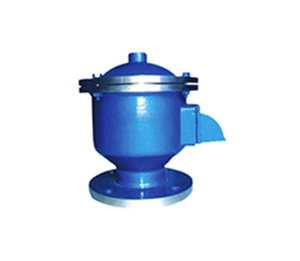

呼吸阀
发布日期：[2015-05-16] 点击数：
一、产品简介：
呼吸阀为阀座相互重叠的重力式结构。其特点是阀盘与阀座之间采用带空气垫的软接触，气密性好，不易结霜冻结，适宜于寒冷的地区使用。此阀门通常与储罐阻火器配套使用，参照国家标准：SY/T0511-1996《石油储罐呼吸阀》检验和验收。呼吸阀安装在储罐顶部，是排放罐内正压，负压气体的设备，使罐内的液体进出不会受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。根据国家标准《石油化工企业设计防火规范》（GB50160-92）之规定：“储存甲、乙类液体的固定式顶罐，应设阻火器和呼吸阀”。新型呼吸阀是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上不可缺少的主要安全设备，是防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。
二、产品性能及特点：
新型呼吸阀壳体选用不锈钢、铸钢和铝合金，耐腐蚀性好；结构简单，易检修，安全方便；新型呼吸阀性能完全符合石油工业部标准 SY7511-1996 规定；阀盘采用四氟材料，耐低温，防冻性能好。

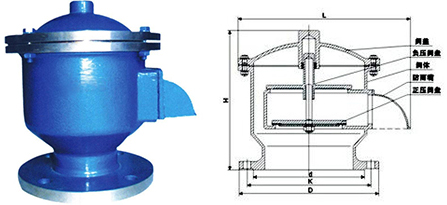

三、产品外形及安装尺寸：
四、产品技术参数：
| 口径DN | 英寸 | 宽度L/mm | 高度H/mm |
| 25 | 1 | 160 | 165 |
| 40 | 1-1/2 | 190 | 190 |
| 50 | 2 | 220 | 220 |
| 80 | 3 | 270 | 260 |
| 100 | 4 | 310 | 280 |
| 150 | 6 | 380 | 330 |
| 200 | 8 | 450 | 380 |
| 250 | 10 | 520 | 420 |
| 型号Model | HXF-I型 | 规格Size | DN25-DN35 0PN0.6-PN2.5 |
壳体材质 BodyMaterials | ALCS304316316L | 导杆材质GuideRod | AL304316316L |
螺帽螺栓 Bolt/Nut | CS304316316L | 密封垫片GasketSeal | 石墨垫 片金属垫片 聚四氟乙烯 |
| 正压阀盘材质Positivevalveplate | CS304316316L/F4 | 负压阀盘材质Vacuumvalveplate | 聚四氟乙烯F4 |
| 正压阀盘压力PositivePressure | +36mmH2O~+1000mmH2O | 负压阀盘压力VacuumPressure | -25mmH2O~-65mmH2O |
| 压力等级PressureGroup | A级B级C级D级 | 环境温度AmbientTemper | CS:-30℃~+350℃ SS:-80℃~+350℃ |
| 连接方式JointType | 法兰连 接螺纹连接 FlangeThreaded | 法兰标准FlangeStandard | JBGBHGANSISHJIS |
| 设计制造检测标准ManufactureStandard | SY/T0511-199 6GB5908-86 | 外表处理Coating | CS:paint SS:NOPaint |
五、产品安装使用和维护：
各种呼吸阀都应垂直安装，呼吸阀出口处应无阻力，避免产生受压现象。呼吸阀在安装前应专门测试，并检查其密封性。呼吸阀用于油及液体罐上，来排除罐内的正压和负压气体，使罐内液体进出方便。如罐体上不装呼吸阀，罐内的液体进出将有一定的障碍，很可能出现罐体变型和振动，该产品设计合理，结构简单，使用方便；是储罐的B备产品，不可缺少。
呼吸阀安装于储罐上一般使用1-3个月后，需要定期检查呼吸阀正负压阀盘工作是否灵活，呼吸阀在正常工作时，会发出“嘶-嘶-嘶”的泄压排气的声音，否则，需要将呼吸阀顶部的阀盖打开，检查呼吸阀的阀盘是否出现“卡盘”现象。导杆上是否有污垢，若有，及时清理干净污垢，保证导杆运行自如。阀座密封面有无磨损，如有磨损需立即更换，以保证呼吸阀的正常安全运行。呼吸阀的正负压阀盘是根据罐内的压力的升降而不断变化，上下运动。当呼吸阀使用三年时间后，一般都需要更换呼吸阀内部的阀盘，导杆以及阀座的密封面，以保证呼吸阀正常工作，维持储罐的安全运行。
