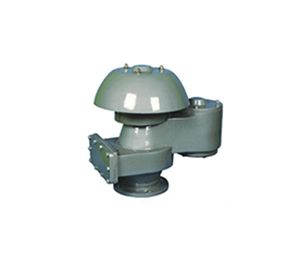

89型德国式阻火呼吸阀

发布日期:[2015-05-18]    点击数: 89型德国式阻火呼吸阀

一、产品简介:

  全天候呼吸阀为阀座相互重叠的重力式结构。其特点是阀盘与阀座之间采用带空气垫的软接触,气密性好,不易结霜冻结,适宜于寒冷的地区使用。此阀门通常与储罐阻火器配套使用,参照国家标准:SY/T0511-1996《石油储罐呼吸阀》检验和验收。全天候呼吸阀安装在储罐顶部,是排放罐内正压,负压气体的设备,使罐内的液体进出不会受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。根据国家标准《石油化工企业设计防火规范》(GB50160-92)之规定:“储存甲、乙类液体的固定式顶罐,应设阻火器和呼吸阀”。新型全天候呼吸阀是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上不可缺少的主要安全设备,是防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。


二、产品性能及特点:

  89型德国式阻火呼吸阀壳体选用不锈钢、铸钢和铝合金,结构紧凑,阻火性能强、通气量大、泄漏量小、耐腐蚀、耐低温、防霜冻、易检修,安全方便等特点;阀盘采用四氟材料,耐低温,防冻性能好;阻火盘采用不锈钢材质,阻火性能优良。


三、产品外形及安装尺寸:



口径DN

英寸

宽度L/mm

高度H/mm

50

2"

320

320

80

3"

380

350

100

4"

420

380

150

6"

520

450

200

8"

600

520

250

10"

680

600

300

12"

750

650

350

14"

850

700

四、产品技术参数:


型号 Model

ZFQ-89型

规格Size

DN50-DN350

PN0.6-PN2.5

壳体材质
           Body Materials

AL CS 304 316 316L

导杆材质
           Guide Rod

AL 304 316 316L

螺帽螺栓
           Bolt/Nut

CS 304 316 316L

密封垫片
           Gasket Seal

石墨垫片

金属垫片

聚四氟乙烯
Graphite

gasket Medal

gasket PTFE

正压阀盘材质
           Positive valve plate

CS 304 316 316L/F4

负压阀盘材质
           Vacuum valve plate

聚四氟乙烯 F4

正压阀盘压力
           Positive Pressure

+36 mmH2O ~ +1000mmH2O

负压阀盘压力
           Vacuum Pressure

-25 mmH2O ~ -65mmH2O

压力等级
           Pressure Group

A级 B级 C级 D级

环境温度
           Ambient Temper

CS:-30℃~+350℃

SS:-80℃~+350℃

连接方式
           Joint Type

法兰连接 螺纹连接
           Flange Threaded

法兰标准
           Flange Standard

JB GB HG ANSI SH JIS

设计制造检测标准
           Manufacture Standard

SY/T0511-1996 GB5908-86

外表处理
           Coating

CS: paint

SS:NO Paint


五、产品安装使用和维护:

  89型防爆阻火呼吸阀出口处应无阻力,避免产生受压现象,安装在储油罐的最高点,以便降低物料的蒸发损耗和维持储罐内外的气压平衡。一般立式油罐,呼吸阀安装于油罐顶板中央范围内;对于罐顶需要设隔热层的储罐,呼吸阀可安装在梯子平台附近。呼吸阀应垂直安装,呼吸阀出口处应无阻力,避免产生受压现象。呼吸阀在安装前应专门测试,并检查其密封性。如停止工作时防爆阻火呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。防爆阻火呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便。如罐体上不装防爆阻火呼吸阀,罐内的液体进出将有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少。

  为了防爆阻火呼吸阀使用安全,应在3-6个月内定期将波纹阻火层拆下,清洗干净,保证阻火层上每个孔畅通,防止堵塞,确保安全正常使用,如有损坏应立即调换。在检查维护重新安装时,应保证阀内各结合面严密配合。新阀启用时,安装前应清除阀盘间的防震物,否则呼吸阀将失灵。防爆阻火呼吸阀安装于储罐上一般使用1-3个月后,需要定期检查呼吸阀正负压阀盘工作是否灵活,防爆阻火呼吸阀在正常工作时,会发出“嘶-嘶-嘶”的泄压排气的声音,否则,需要将防爆阻火呼吸阀顶部的阀盖打开,检查阻火呼吸阀的阀盘是否出现“卡盘”现象。导杆上是否有污垢,若有,及时清理干净污垢,保证导杆运行自如。阀座密封面有无磨损,如有磨损需立即更换,以保证阻火呼吸阀的正常安全运行。防爆阻火呼吸阀的正负压阀盘是根据罐内的压力的升降而不断变化,上下运动。当防爆阻火呼吸阀使用三年时间后,一般都需要更换呼吸阀内部的阀盘,导杆以及阀座的密封面,以保证呼吸阀正常工作,维持储罐的安全运行。

 六、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、操作压力 4、介质 5、法兰标准 6、数量,以便为您提供符合要求的产品。
