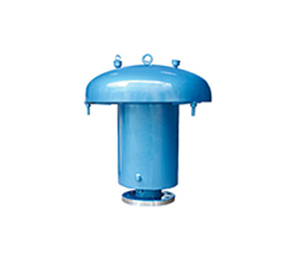

液压安全阀

发布日期:[2015-05-18]    点击数: 液压安全阀


一、产品简介:

  液压安全阀装于油罐顶部与呼吸阀配合使用是呼吸阀的安全备用设备,液压安全阀又称Y型液压安全阀。它的吸气和呼气的操作压力略高于呼吸阀,在呼吸阀一旦失灵或在冬季,其阀盘冻结时,液压安全阀的液封即被破坏从而保护油罐遭到破坏。液压安全阀一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控制压力不超过规定值,对人身安全和设备运行起重要保护作用。按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀,微启式安全阀的开启行程高度为:≤0.05d0(最小排放喉部口径);全启式安全阀开启高度为≤0.25d0(最小排放喉部口径)。液压安全阀控制的压力或真空值比机械呼吸阀高10%,因此在正常情况下是不会动作的。阀内用沸点高(夏天不易挥发)、蒸发慢、凝点低(冬天不至于凝固)的油品(如轻柴油、太阳油或变压器油)作为密封液体(简称封液)。

  目前大量生产的安全阀有弹簧式和杆式两大类。另外还有冲量式液压阀、先导式安全阀、安全切换阀、安全解压阀、静重式安全阀等。弹簧式安全阀主要依靠弹簧的作用力而工作,弹簧式安全阀中又有封闭和不封闭的,一般易燃、易爆或有毒的介质应选用封闭式,蒸汽或惰性气体等可以选用不封闭式,在弹簧式安全阀中还有带扳手和不带扳手的。扳手的作用主要是检查阀瓣的灵活程度,有时也可以用作手动紧急泄压用,杠杆式安全阀主要依靠杠杆重锤的作用力而工作,但由于杠杆式安全阀体积庞大往往限制了选用范围。温度较高时选用带散热器的安全阀。



二、产品性能及特点:

  液压安全阀壳体选用不锈钢、铸钢和铝合金,耐腐蚀性好;结构简单,易检修,安全方便;

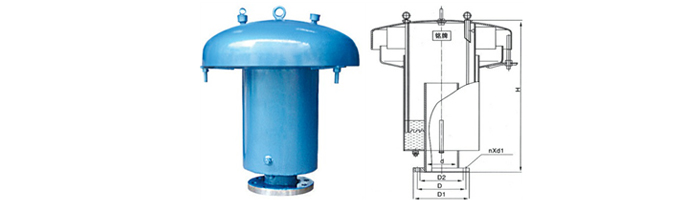

三、产品外形及安装尺寸:





口径DN

英寸

宽度L/mm

高度H/mm

25

1"

160

255

50

2"

220

350

80

3"

250

420

100

4"

500

605

150

6"

900

755

200

8"

1050

885

250

10"

1250

900

四、产品技术参数:




型号

 Model

HXF-Y 型

规格Size

DN25-DN350

PN0.6-PN2.5

壳体材质
           Body Materials

AL CS 304 316 316L

导杆材质
           Guide Rod

AL 304 316 316L

螺帽螺栓
           Bolt/Nut

CS 304 316 316L

密封垫片
           Gasket Seal

石墨垫片 Graphite

金属垫片 gasket Medal

聚四氟乙烯gasket PTFE


正压阀盘材质
           Positive valve plate

CS 304 316 316L/F4

负压阀盘材质
           Vacuum valve plate

聚四氟乙烯 F4

正压阀盘压力
           Positive Pressure

+36 mmH2O ~ +1000mmH2O

负压阀盘压力
           Vacuum Pressure

-25 mmH2O ~

 -65mmH2O

压力等级
           Pressure Group

A级 B级 C级 D级

环境温度
           Ambient Temper

CS:-30℃~+350℃

SS:-80℃~+350℃

连接方式
           Joint Type

法兰连接 螺纹连接
           Flange Threaded

法兰标准
           Flange Standard

JB GB HG ANSI SH JIS

设计制造检测标准
           Manufacture Standard

SY/T0511-1996 GB5908-86

外表处理
           Coating

CS: paint

SS:NO Paint


五、产品安装使用和维护:

  液压安全阀应垂直安装,保证液压安全阀出口处应无阻力,避免产生受压现象。液压安全阀在安装前应专门测试,并检查其密封性。液压安全阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便。如罐体上不装呼吸阀,罐内的液体进出将有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少。

  液压安全阀安装于储罐上一般使用1-3个月后,需要定期检查液压安全阀工作是否灵活,液压安全阀在正常工作时,会发出“嘶-嘶-嘶”的泄压排气的声音,否则,需要将液压安全阀顶部的阀盖打开,检查液压安全阀。若有污垢,及时清理干净污垢,保证运行自如。液压安全阀的正负压阀盘是根据罐内的压力的升降而不断变化。



六、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、操作压力 4、介质 5、法兰标准 6、数量,以便为您提供符合要求的产品。
