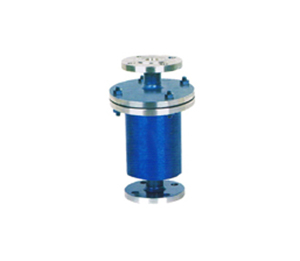

砾石阻火器

发布日期:[2015-05-18]    点击数: 砾石阻火器

一、产品简介:

  砾石阻火器也是管道阻火器的一种,它的作用是防止外部火焰窜入存有易燃易爆气体的设备和管道内,防止发生火焰在设备管道间蔓延的迹象。大多数阻火器是由能够通过气体的许多细小、均匀或不均匀的通道或孔隙和固体材质所组成,对这些通道或孔隙要求尽量的小,小到只要能够通过火焰就可以了。砾石阻火器内部的固体材质为砾石,通过砾石之间的细小间隙和孔隙把进入阻火器的火焰分流成许多细小的火焰而被熄灭,主要的原理还是器壁效应和传热效应。管道防爆波纹阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。砾石阻火器主要由壳体和砾石阻火层两部分组成。壳体应具有足够的强度,以承受爆炸产生的冲击压力。砾石阻火层能阻止爆燃的猛烈火焰,并能承受相应的机械和热力作用,流动阻力小,易于清洗和更换。



二、产品性能及特点:

   耐烧性能合格,耐烧试验1小时无回火现象;阻爆性能合格,连续13次阻爆性能试验每次均能阻火;壳体水压试验合格;结构合理,重量轻、耐腐蚀。易检修,安装方便。

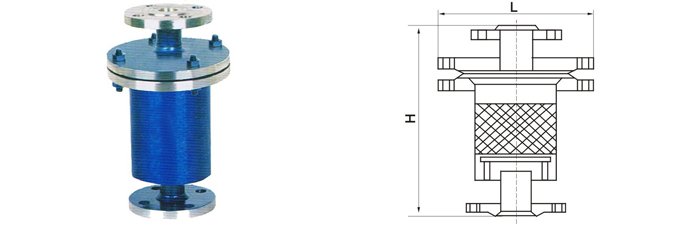

三、产品外形及安装尺寸:





口径DN

英寸

宽度L/mm

高度H/mm

40

1-1/2"

170

320

50

2"

190

340

80

3"

220

380

100

4"

240

410

125

5"

280

450

150

6"

325

500

200

8"

380

560

250

10"

450

640




四、产品技术参数:


型号
           Model

ZHQ-S型

规格
            Size

DN25-DN350 PN0.6-PN2.5

壳体材质
           Body Materials

CS 304 316 316L

阻火层材质
           Guide Rod

若干大小不等的砾石

螺帽螺栓
           Bolt/Nut

CS 304 316 316L

密封垫片
           Gasket Seal

石墨垫片

金属垫片

聚四氟乙烯
  Graphite gasket Medal gasket PTFE

防爆等级
           Explosion Group

BS 5501:IIA IIB IIC

环境温度
           Ambient Temper

CS:-30℃~+350℃
           SS:-80℃~+350℃

连接方式
           Joint Type

法兰连接 螺纹连接
            Flange Threaded

法兰标准
           Flange Standard

JB GB HG ANSI SH JIS

设计制造检测标准
           Manufacture Standard

GB5908-86 GB/T13347-1992

外表处理
           Coating

CS: paint SS:NO Paint




五、产品安装使用和维护:

  砾石阻火器根据阀体上的箭头标记方向安装在管道上,安装前取下法兰保护盖;定期检查一下阻火器内部的砾石,如有被腐蚀需要及时添加或更换砾石;

  砾石阻火器安装的管道必须是清洁的,不能有杂质,污垢等东西堵塞住阻火芯件的间隙,影响阻火器正常使用。为了保证砾石阻火器的阻火效果,每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换。清洗砾石阻火器阻火芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。

  重新安装砾石阻火器时,应更新垫片并确认密封面已清洁和无损伤,不得漏气。



六、订货须知:

  订货时请确定以下参数:1、公称通径 2、工作压力 3、材质 4、法兰标准 5、介质,以便为您提供符合要求的产品。
