散热放空管道阻火器

发布日期:[2015-05-18]    点击数: 散热放空管道阻火器

一、产品简介:

  通常装在输送或排放易燃易爆气体的储罐和管线上,是用来阻止易燃气体、液体的火焰和防止回火而引起爆炸的安全装置。可用于火炬、加热燃烧系统、石油气体回收系统或其他易燃气体系统。本公司应用美国、德国的先进技术,用一流的加工工艺设备和先进的检测手段,所生产的防爆波纹阻火器,具有结构紧凑、性能稳定、防爆防腐、便于安装清洗等有点。

适用范围:

  氮气、氢气、液化气、氧气等特殊介质。



二、产品性能及特点:

  耐烧性能合格,耐烧试验1小时无回火现象;阻爆性能合格,连续13次阻爆性能试验每次均能阻火;壳体水压试验合格;结构合理,重量轻、耐腐蚀。易检修,安装方便。

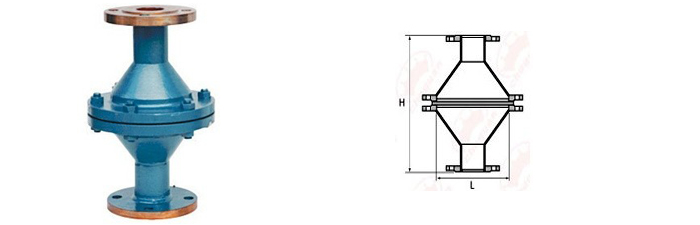

三、产品外形及安装尺寸:




口径DN

英寸

宽度L/mm

高度H/mm

25

1"

195

200

50

2"

245

240

80

3"

280

270

100

4"

325

274

125

5"

325

274

150

6"

427

288

200

8"

496

306

250

10"

593

320




四、产品技术参数:


型号
           Model

ZHQ-R型

规格
           Size

DN25-DN350 PN0.6-PN2.5  FF  RF

壳体材质
           Body Materials

CS 304 316 316L

阻火层材质
           Guide Rod

304 316 316L

螺帽螺栓
           Bolt/Nut

CS 304 316 316L

密封垫片
           Gasket Seal

石墨垫片

金属垫片

聚四氟乙烯
Graphite gasket Medal gasket PTFE

防爆等级
           Explosion Group

BS 5501:IIA IIB IIC

环境温度
           Ambient Temper

CS:-30℃~+350℃
           SS:-80℃~+350℃

连接方式
           Joint Type

法兰连接 螺纹连接
           Flange Threaded

法兰标准
           Flange Standard

JB GB HG ANSI SH JIS

设计制造检测标准
           Manufacture Standard

GB5908-86 GB/T13347-1992

外表处理
           Coating

CS: paint SS:NO Paint



五、产品安装使用和维护:

  管道防爆波纹阻火器的阻火性能是定期通过连续13次亚音速火焰试验来测试的,符合国家标准要求;管道阻火器出厂前为了保护法兰密封面不受磨损, 进出口配套塑料保护盖,现场安装时一定要把蓝色的法兰保护盖取掉后再安装;

  为了便于现场安装,我司将阻火芯件做了调整,不受通过气体方向的影响,现场根据法兰标准直接安装在要求的管道上即可使用;管道防爆波纹阻火器一般安装于距离燃烧炉5-10m左右的位置,可水平或者垂直安装;管道防爆波纹阻火器安装的管道必须是清洁的,不能有杂质,污垢等东西堵塞住阻火芯件的间隙,影响阻火器正常使用。为了保证管道防爆波纹阻火器的阻火效果,每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换。清洗管道防爆波纹阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。

  重新安装管道防爆波纹阻火器时,应更新垫片并确认密封面已清洁和无损伤,不得漏气。



六、订货须知:

  订货时请确定以下参数:1、公称通径 2、工作压力 3、材质 4、法兰标准 5、介质,以便为您提供符合要求的产品。
