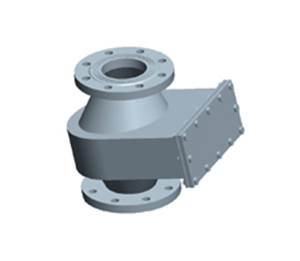

抽屉式阻火器

发布日期:[2015-05-18]    点击数: 抽屉式阻火器

一、产品简介:

  抽屉式阻火器,主要具有清洗方便的特点,清洗时不用把阻火器从管道上折下来,只需拧掉侧面的螺栓,就可取出阻火板。抽屉式阻火器是用来阻止易燃气体、液体的火焰蔓延回火而引起爆炸的安全装置。通常使用在输送或排放易燃易燃气体的储罐或管线上。如火炬、加热燃烧系统、石油气体回收系统或其它易燃气体系统。我公司综合引进英国、德国等公司的先进技术,配之先进的加工设备和完善的检测装置,生产的防爆波纹阻火器,具有结构紧凑,可靠性高,阻火芯件防爆、防腐、阻火性能强、便于清洗等优点,特别适合于氢氧、氧气、液化气等特殊介质。

  抽屉式阻火器是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置,能防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。它是用来阻止火焰向外蔓延的安全装置,由一种能够通过气体的、具有许多细小通道或缝隙的固体材料(阻火元件)所组成。



二、产品性能及特点:

  结构合理,清洗方便、重量轻、耐腐蚀。易检修,安装方便。阻爆性能合格,连续13次阻爆性能试验每次均能阻火;耐烧性能合格,耐烧试验1小时无回火现象;壳体水压试验合格;

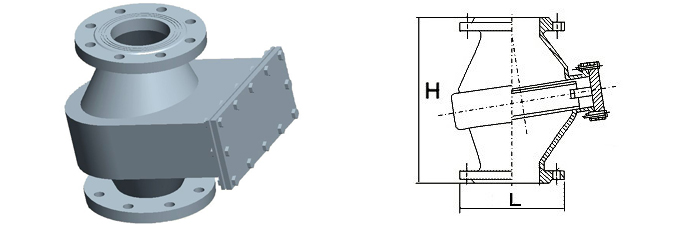

三、产品外形及安装尺寸:




口径DN

英寸

宽度L/mm

高度H/mm

40

1-1/2"

210

190

50

2"

220

200

65

2-1/2"

230

210

80

3"

250

220

100

4"

270

240

125

5"

330

270

150

6"

340

280

200

8"

400

310




 四、产品技术参数:


型号
           Model

ZGB-2I型

规格
            Size

DN25-DN350 PN0.6-PN2.5

壳体材质
           Body Materials

CS 304 316 316L

阻火层材质
           Guide Rod

304 316 316L

螺帽螺栓
           Bolt/Nut

CS 304 316 316L

密封垫片
           Gasket Seal

石墨垫片

金属垫片

聚四氟乙烯
Graphite gasket Medal gasket PTFE

防爆等级
           Explosion Group

BS 5501:IIA IIB IIC

环境温度
           Ambient Temper

CS:-30℃~+350℃
           SS:-80℃~+350℃

连接方式
           Joint Type

法兰连接 螺纹连接
           Flange Threaded

法兰标准
           Flange Standard

JB GB HG ANSI SH JIS

设计制造检测标准
           Manufacture Standard

GB5908-86 GB/T13347-1992

外表处理
           Coating

CS: paint SS:NO Paint




五、产品安装使用和维护:

  为了确保抽屉式阻火器的性能达到使用目的,在安装阻火器前,必须认真阅读厂家提供的说明书,并仔细核对标牌与所装管线要求是否一致。抽屉式阻火器上的流向标记必须与介质流向一致;每隔半年应检查一次.检查阻火层是否有堵塞、变形或腐蚀等缺陷;被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换;清洗抽屉式阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。重新安装阻火层时,应更新垫片并确认密封面已清洁和无损伤,不得漏气。

  抽屉式阻火器阻火器的阻火性能是定期通过连续13次亚音速火焰试验来测试的,符合国家标准要求;管道阻火器出厂前为了保护法兰密封面不受磨损,进出口配套塑料保护盖,现场安装时一定要把蓝色的法兰保护盖取掉后再安装。



六、订货须知:

  订货时请确定以下参数:1、公称通径 2、工作压力 3、材质 4、法兰标准 5、介质,以便为您提供符合要求的产品。
