磁性过滤器

发布日期:[2015-05-18]    点击数: 磁性过滤器

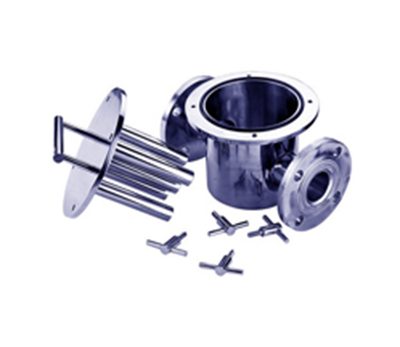

一、产品简介:

  磁性过滤器主要适用于分离液体介质中含有细度铁屑成分之功能,使之达到液体介质所需工艺要求。磁性过滤器广泛适用于颜料、染料、石油化工、制药、食品、塑料等行业,能在液体浆料输送过程中,液浆经过过滤器时,受强力磁棒的磁性作用,把浆料中的铁屑杂质被吸附在磁棒套管上,大大降低液浆中的铁性杂质,保证了下一道工序能有效控制铁杂质含量,保护了精密仪器仪表。



二、产品性能及特点:

  拉杆伸缩过滤器具有体积小、重量轻、磁性度强、安装操作方便、抗污性强、排污方便、流通面积大、压力损失小、结构简单、等优点。

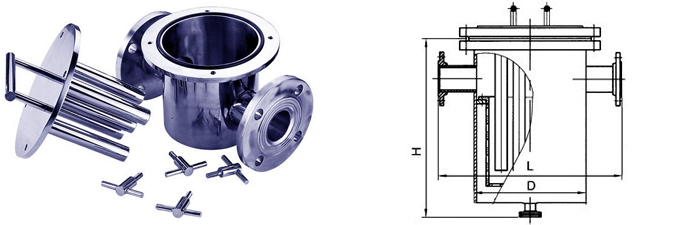

三、产品外形及安装尺寸:






DN

H

L

50

159

460

80

273

574

100

377

678

150

500

916

200

700

1120

250

800

1220

300

1000

1424


四、产品技术参数:



型号
           Model

SRB-CX

螺帽螺栓
           Bolt/Nut

304 316 316L

规格
           Size

DN25~300 GB81-95
           PN0.6~5.0 FF、RF

法兰标准
           Flanges

HG GB SH HGJ JB ANSI JIS

壳体材质
           Body Materials

304 316 316L

工作温度
           Ambient Temperature

CS:-10~300℃ SS:-30~400℃

滤芯材质
           Elment

磁棒

制造检测标准
           Manufacture inspection

HGJ532-91 GB150-98

过滤精度
           Pore size

/

连接形式
           Jonit type

法兰连接 对焊连接 螺纹连接
           Flange Butt Welding Threaded

密封垫片
           Gasket Seal

丁腈橡胶 聚四氟乙烯 金属垫片
           NBR PTFE Metal Gasket

外表
           Coating

SS:No Paint


五、产品安装使用和维护:

  把磁性过滤器的接口与液浆输出管路相连,使液浆从过滤器中均匀流过,经过一段时间的试用后确定清理周期;清理时先拧松盖上夹紧螺丝,取出套管盖部件,然后再抽出磁棒,吸附在套管上的铁性杂质就能自动脱落。清理后安装时先把套管装入筒体内,拧紧夹紧螺丝,然后再把磁棒盖插入套管内,即可继续使用; 清理杂质时,抽出的磁棒盖不能放置在金属物体上,防止损坏磁棒; 抽出磁棒必须置于清洁场所,磁棒套管内不能有积水。



六、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、工作压力 4、过滤精度 5、介质 6、法兰标准,以便为您提供符合要求的产品。
