篮式过滤器

发布日期:[2015-05-18]    点击数: 篮式过滤器

一、产品简介:

  篮式过滤器是一款新型过滤设备,是去除液体中少量固体颗粒的小型设备,主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。在水资源的处理上,篮式过滤器可谓是最好的帮手,它能够迅速的将水资源做出最好的处理效果,篮式过滤器在水资源缺乏的的问题上做了出了足够的文章,使篮式过滤器正在的成为了我国水资源紧缺的救星,真正的解决了这一难题。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而洁净的流体通过滤蓝、由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此,使用维护极为方便。首先经过粗滤网滤掉较大颗粒的杂质,然后到达细滤网。在过滤过程中,细滤网逐渐累积水中的脏物、杂质,形成过滤杂质层,由于杂质层堆积在细滤网的内侧,因此在细滤网的内、外两侧就形成了一个压差。

  众所周知,过滤器的产生是由于水资源的短缺和严重污染所导致的。如果水资源是持续的可再生资源,那么针对节约水资源和清洁污水的过滤器就不会存在,而物品的产生和存在往往是为了满足需求所引起的。管道过滤器作为新一代产品,是科学技术的结晶品。



二、产品性能及特点:

  我公司生产的篮式过滤器具有结构紧凑、质量过硬、过滤能力强、压损小、适用范围广、维护方便、价格低廉等优点。

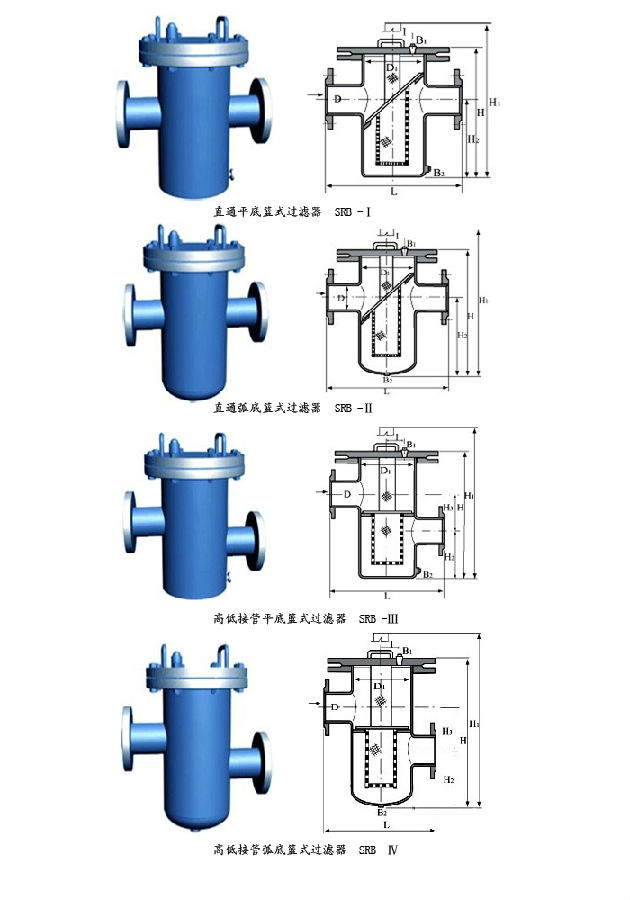

三、产品外形及安装尺寸:



DN

D1

L

H

H1

H2

有效过滤面积m2

25

1"

76

180

260

410

160

0.0162

40

1-1/2"

108

260

300

560

170

0.0315

50

2"

108

260

300

560

170

0.0315

65

2-1/2"

140

330

360

637

240

0.0461

80

3"

159

340

400

719

250

0.0590

100

4"

219

400

470

881

300

0.1077

125

5"

273

480

550

1079

360

0.1759

150

6"

273

500

630

1276

420

0.2910

200

8"

325

560

780

1397

530

0.4076

250

10"

420

660

930

1544

640

0.5017

300

12"

450

750

1200

1739

840

0.6800


四、产品技术参数:



型号
           Model

SRB-I~V

螺帽螺栓
           Bolt/Nut

20# 304 316 316L

规格
           Size

DN25~500 GB81-95
           PN0.6~5.0 FF、RF

法兰标准
           Flanges

HG GB SH HGJ JB ANSI JIS

壳体材质
           Body Materials

A3 304 316 316L

工作温度
           Ambient Temperature

CS:-30~350℃ SS:-80~480℃

滤芯材质
           Elment

304 316 316L

制造检测标准
           Manufacture inspection

HGJ532-91 GB150-98

过滤精度
           Pore size

10~300(目/in)

连接形式
           Jonit type

法兰连接 对焊连接 螺纹连接
           Flange Butt Welding Threaded

密封垫片
           Gasket Seal

丁腈橡胶 聚四氟 金属垫片
           NBR PTFE Metal Gasket

外表
           Coating

CS:Paint SS:No Paint


五、产品安装使用和维护:

  篮式过滤器一般水平安装,进出口方向与阀体上的箭头方向应保持一致,适合流量比较大的流体输送管道; 过滤器工作一段时间后,滤芯内沉淀了一定的杂质,压力降增大,流速会下降,需及时清除过滤器芯内的杂质;清洗杂质时,过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤效果将达不到设计要求;如发现不锈钢钢丝网变形或损坏,应立即拆卸更换。



六、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、工作压力 4、过滤精度 5、介质 6、法兰标准,以便为您提供符合要求的产品。
