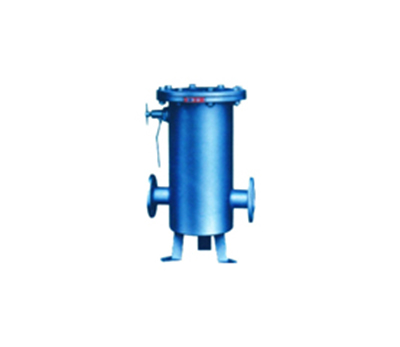

消气过滤器

发布日期:[2015-05-18]    点击数: 消气过滤器

一、产品简介:

  消气过滤器工作原理:随着气体增加压力增大体积加大,油气界面下降,当下降到一定程度浮球装置动作,打开气阀使气体排除,油气界面上升,气体空间缩小浮球装置关闭气阀,这样一来流经消气过滤器的介质就达到了油、气、固三者分离的目的。当成品油从进口流入后,通过安置在筒里的过滤网,将固体杂质去除,液体通过过滤网组件时,改变液体流动方向,使油品种的自由气体和部分溶解气体充分跑出,气体上升至分离器顶部,形成气体空间,出现油气界面。

  消气过滤器是流量计的附属设备之一,它具有分离管道流动介质中气体,过滤介质中杂质,从而保证流量计计量精度和延长流量计的使用寿命等优点。



二、产品性能及特点:

  相对于传统的过滤器来说,克服了纳污量小、滤网容易堵塞需要经常更换等麻烦。消气过滤器的滤网采用的是经过真空烧结后的不锈钢烧结网,具有很强的耐腐蚀性和抗压性。

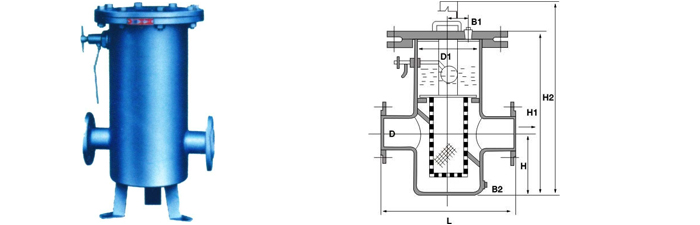

三、产品外形及安装尺寸:





DN

L

H2

H1

40

300

440

170

50

300

440

170

80

400

590

180

100

500

630

280

150

700

870

280


四、产品技术参数:



Model

SRB-XQ型

螺帽螺栓
           Bolt/Nut

20# 304 316 316L

规格
           Size

DN15~600 GB81-95
           PN0.6~5.0 FF、RF

法兰标准
           Flanges

HG GB SH HGJ JB ANSI JIS

壳体材质
           Body Materials

A3 PP 304
           316 316L

工作温度
           Ambient Temperature

CS:-30~350℃ SS:-80~480℃

滤芯材质
           Elment

304 316 316L

制造检测标准
           Manufacture inspection

HGJ532-91 GB150-98

过滤精度
           Pore size

10~300(目/in)

连接形式
           Jonit type

法兰连接 对焊连接 螺纹连接
           Flange Butt Welding Threaded

密封垫片
           Gasket Seal

丁腈橡胶 聚四氟 金属垫片
           NBR PTFE Metal Gasket

外表
           Coating

CS:Paint SS:No Paint


 五、产品安装使用和维护:

  消气过滤器应立式安装在流量计前,流体方向与壳体上的箭头方向一致;使用前应把排气阀先打开,保证流体中的空气在进入流量计之前能够顺利排出;过滤器应要定期清洗,以减少压力损失和保证过滤效果;在排气过滤如有油气沫少量喷出属正常现象,若影响环境可用一根软管接到排气阀出口,把油气沫导入接油筒内; 如有大量的油喷出属于不正常现象,须把消气过滤器排气关闭,关闭上下游的阀门,折开消气过滤器进行检修。

六、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、工作压力 4、过滤精度 5、介质 6、法兰标准,以便为您提供符合要求的产品。
