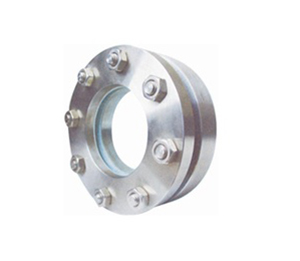

无颈设备视镜

发布日期:[2015-05-18]    点击数: 无颈设备视镜

一、产品简介:

  无颈设备视镜俗称法兰视镜,设备视镜适用于化工、石油、医药及其它工业设备装置上,以观察设备内部物料操作情况,防止意外事故的发生,和带颈视镜同属一类产品。

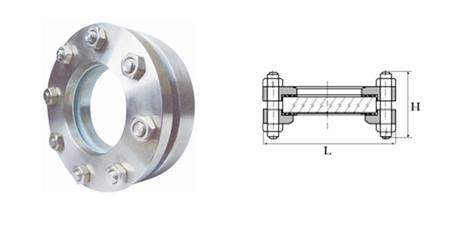

二、产品外形及安装尺寸:


口径DN

英寸

宽度L/mm

高度H/mm

50

2"

115

73

80

3"

145

82

100

4"

185

88

125

5"

205

88



三、产品技术参数:



型号
Model

SJ-SB1

螺帽螺栓
Bolt/Nut

20# 304 316 316L

规格
Size

DN50~150 GB81-95
PN0.6~2.5 FF、RF

法兰标准
Flanges

HG GB SH HGJ JB ANSI JIS

壳体材质
Body Materials

A3 304 316 316L
Glass Fiber

工作温度
Ambient Temperature

0℃~250℃ 0℃~800℃

玻璃材质
Elment

钢化玻璃 石英玻璃
Borou silicon Quartz

制造检测标准
Manufacture inspection

HGJ501-502-86

允许急变温度
Allow mutate

<60℃< p="">

连接形式
Jonit type

对焊连接
Butt Welding

密封垫片
Gasket Seal

丁腈橡胶 聚四氟乙烯 金属垫片 金属缠绕垫片 石墨垫片


四、产品安装使用和维护:

  无颈设备视镜是安装于化工,医药行业的容器或反应釜上,直接焊接在需要安装的部位;设备视镜上的视窗玻璃属易损件,安装视镜时要小心轻放,避免视窗玻璃破损;设备视镜上的玻璃耐温耐压有一定的局限性,请严格按照产品设计制造要求来操作。视镜玻璃属宜损件,安装视镜时要小心轻放,如发现有裂纹和破损等现象,必须马上更换。

五、订货须知:

  订货时请确定以下参数:1、公称通径 2、工作压力 3、材质 4、法兰标准 5、介质 6、工作温度,以便为您提供符合要求的产品。
