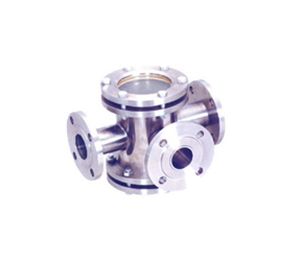

三通/四通视镜

发布日期:[2015-05-18]    点击数: 三通/四通视镜

一、产品简介:

  三通(四通)视镜主要分为等径三通(四通)视镜与变径三通(四通)视镜两种.其中异径三通(四通)视镜的小口径,可以随管道的不同而随意变动位置,但需要在订货前确定,在下单过程中做出说明。三通(四通)视镜是制药,乳品,石油,啤酒,饮料,化工,水利,电力等工业生产装置的管道中,常用的一个配件,三通(四通)视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。三通(四通)视镜通常在管道的交叉口上,视镜相当于三通(四通)接头,又具有视镜的观察监测的作用;变径视镜则适用于管道的弯角上,小径做为排污孔使用,此类视镜必须垂直安装,小口朝下。



二、产品性能及特点:

  三通(四通)视镜可用于温度高,腐蚀性强、易中毒、危险性较大,易结晶的化工塔器中,以保证其安全生产,安装简单方便,拆卸便捷。

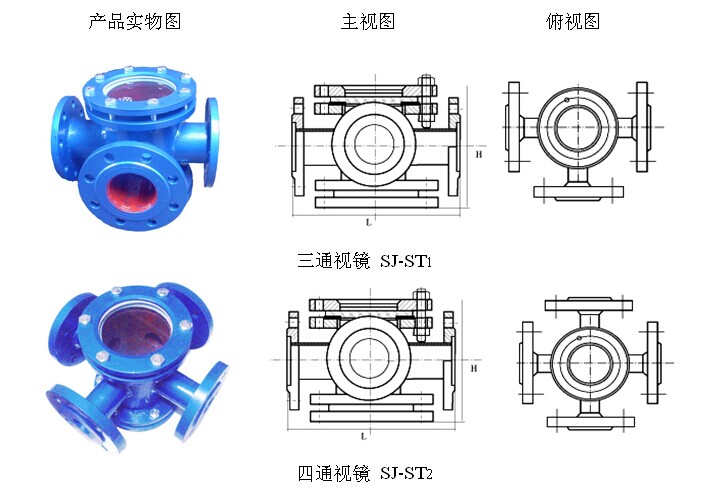

三、产品外形及安装尺寸:






口径DN

英寸

宽度L/mm

高度H/mm

20

3/4"

200

160

25

1"

200

180

40

1 1/2"

260

220

50

2"

320

250

65

2 1/2"

320

250

80

3"

360

275

100

4"

360

300

125

5"

440

330




四、产品技术参数:


型号

Model

SJ-ST1 /ST2

螺帽/螺栓

Bolt/Nut

20# 304 316 316L

规格
           Size

DN20~500 GB81-95
           PN0.6~5.0 FF、RF

法兰标准
           Flanges

HG GB SH HGJ JB ANSI JIS

壳体材质
           Body Materials

A3 304 316 316L
           Glass Fiber

工作温度
           Ambient Temperature

0℃~250℃ 0℃~800℃

玻璃材质
           Elment

钢化玻璃 石英玻璃
           Borou silicon Quartz

制造检测标准
           Manufacture inspection

HGJ532-91 GB150-98

允许急变温度
           Allow mutate

<60℃< p="">

连接形式
           Jonit type

法兰连接 对焊连接 螺纹连接
           Flange Butt Welding Threaded

密封垫片
           Gasket Seal

丁腈橡胶 聚四氟乙烯 金属垫片 金属缠绕垫片 石墨垫片
           NBR PTFE Metal Gasket Asbestos


五、产品安装使用和维护:

  三通(四通)视镜是用于观察化工输送管道中蒸汽,液体,气体等的运行状况,其视窗玻璃应保持干净无灰尘;三通(四通)视镜的视窗玻璃属易损件,安装视镜时要小心轻放,可水平或垂直安装;三通(四通)视镜上的玻璃耐温耐压有一定的局限性,需严格按照产品设计制造要求来操作。



六、订货须知:

  订货时请确定以下参数:1、公称通径 2、工作压力 3、材质 4、法兰标准 5、介质 6、工作温度,以便为您提供符合要求的产品。
