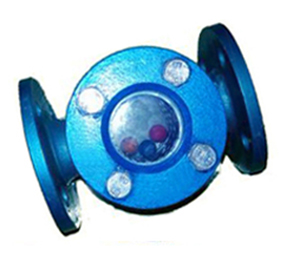

直通浮球视镜

发布日期:[2015-05-18]    点击数: 直通浮球视镜

一、产品简介:

  直通浮球视镜可用于温度高,腐蚀性强、易中毒、危险性较大,易结晶的化工塔器中,以保证其安全生产。该视镜主要由视镜底板、视镜玻璃、阀门组件等组成。用于测量或观察液体、气体介质的浑浊程度及是否流动情况。

  直通浮球视镜能随时观察液体、气体、蒸汽等介质的流动反应情况。观察管道内设置有浮球与丝网,丝网的作用是防止浮球随介质流出观察管道,浮球密度低于管道传输的液体密度。当管道内有介质流动的时候,浮球就会浮在介质之上,并且随着介质流动的强度晃动,这样就可以直观的观察到管道内介质的流动情况了。



二、产品性能及特点:

  直通浮球视镜可用于温度高,腐蚀性强、易中毒、危险性较大,易结晶的化工塔器中,以保证其安全生产;安装简单方便,拆卸便捷。

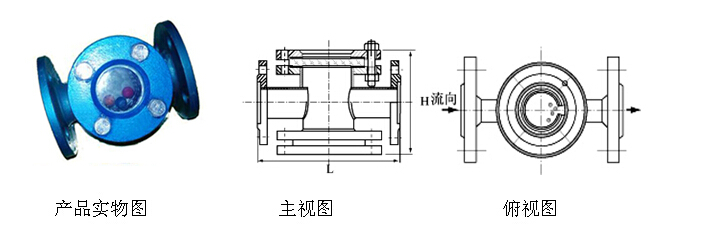

三、产品外形及安装尺寸:




口径DN

英寸

宽度L/mm

高度H/mm

20

3/4"

200

160

25

1"

200

180

40

1 1/2"

260

220

50

2"

320

250

65

2 1/2"

320

250

80

3"

360

275

100

4"

360

300

125

5"

440

330


四、产品技术参数:



型号

Model

SJ-FQ

螺帽/螺栓

Bolt/Nut

20# 304 316 316L

规格
           Size

DN20~500 GB81-95
           PN0.6~5.0 FF、RF

法兰标准
           Flanges

HG GB SH HGJ JB ANSI JIS

壳体材质
           Body Materials

A3 304 316 316L
           Glass Fiber

工作温度
           Ambient Temperature

0℃~250℃ 0℃~800℃

玻璃材质
           Elment

钢化玻璃 石英玻璃
           Borou silicon Quartz

制造检测标准
           Manufacture inspection

HGJ532-91 GB150-98

允许急变温度
           Allow mutate

<60℃< p="">

连接形式
           Jonit type

法兰连接 对焊连接 螺纹连接
           Flange Butt Welding Threaded

密封垫片
           Gasket Seal

丁腈橡胶 聚四氟乙烯 金属垫片 金属缠绕垫片 石墨垫片
           NBR PTFE Metal Gasket Asbestos


五、产品安装使用和维护:

  直通浮球视镜安装时要小心轻放,避免玻璃碰撞破损,视镜可水平或垂直安装;视镜的视窗玻璃耐温耐压有一定的局限性,需严格按照产品设计制造要求来操作。是用于观察液体、气体、蒸汽等介质的流动反应设备,其视窗玻璃应保持干净无灰尘; 直通视镜的视窗玻璃属易损件,

以下提供国家标准玻璃制造工艺物理实验参数:

耐温: 钢化硼硅玻璃≤200℃、石英玻璃≤1000℃、铝硅玻璃≤450℃

耐压: 钢化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa 铝硅玻璃≤6.4MP

允许急变温度<60℃,玻璃因温差过大造成突然破裂。



六、订货须知:

  订货时请确定以下参数:1、公称通径 2、工作压力 3、材质 4、法兰标准 5、介质 6、工作温度,以便为您提供符合要求的产品。
