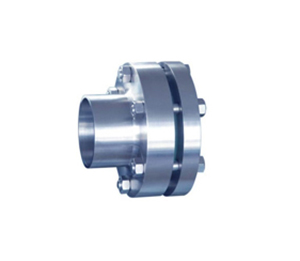

带颈设备视镜

发布日期:[2015-05-18]    点击数: 带颈设备视镜

一、产品简介:

  带颈设备视镜又称为压力容器视镜,适用于化工、石油、化妆、医药及其它工业设备装置上,以观察设备内部物料操作情况,防止意外事故的发生,确保产品的质量。

  带颈设备视镜与无颈设备视镜的区别就在于视镜底部多了一截管子,无颈设备视镜与罐体是焊接连接,这样在某些弧度小,压力又较高的容器上,焊接后的视镜,就会发生轻微的变形,这样就影响了视镜的密封性,直接影响视镜的正常使用。而带颈设备视镜就是在设备视镜的基础上,在与罐体焊接的地方加了一截短管,这样就把视镜的密封与焊接口分了开来,使焊接应力对视镜密封面的影响减少到最小。

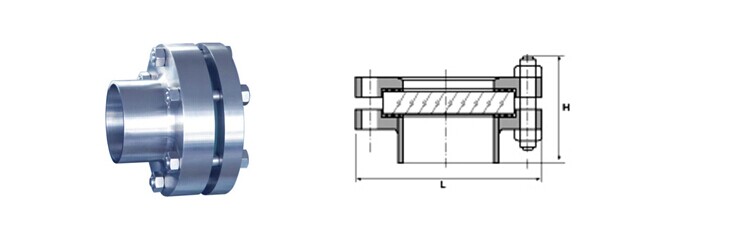

二、产品外形及安装尺寸:



口径DN

英寸

宽度L/mm

高度H/mm

50

2"

165

73

80

3"

195

82

100

4"

235

88

125

5"

255

88


三、产品技术参数:



型号
           Model

SJ-SB2

螺帽螺栓
           Bolt/Nut

20# 304 316 316L

规格
           Size

DN50~150 GB81-95
           PN0.6~2.5 FF、RF

法兰标准
           Flanges

HG GB SH HGJ JB ANSI JIS

壳体材质
           Body Materials

A3 304 316 316L
           Glass Fiber

工作温度
           Ambient Temperature

0℃~250℃ 0℃~800℃

玻璃材质
           Elment

钢化玻璃 石英玻璃
           Borou silicon Quartz

制造检测标准
           Manufacture inspection

HGJ501-502-86

允许急变温度
           Allow mutate

<60℃< p="">

连接形式
           Jonit type

对焊连接
           Butt Welding

密封垫片
           Gasket Seal

丁腈橡胶 聚四氟乙烯 金属垫片 金属缠绕垫片 石墨垫片


四、产品安装使用和维护:

  带颈设备视镜是安装于化工,医药行业的容器或反应釜上,直接焊接在需要安装的部位;带颈设备视镜上的视窗玻璃属易损件,安装视镜时要小心轻放,避免视窗玻璃破损;带颈视镜上的玻璃耐温耐压有一定的局限性,需严格按照产品设计制造要求操作。



五、订货须知:

  订货时请确定以下参数:1、公称通径 2、工作压力 3、材质 4、法兰标准 5、介质 6、工作温度,以便为您提供符合要求的产品。
