钢带浮子液位计

发布日期:[2015-05-19]    点击数: 钢带浮子液位计

一、产品简介:

  钢带浮子液位计是在石油工业生产过程中使用的多种液位计的基础上,研制设计并有独创特点的新产品,外观设计新颖、体积小、电源电压范围大,适应性强,安装简便,现场安装不用动火,不论是在用或新建设备均能很容易安装使用,由于仪表的钢带是在罐内自成内环,因此,受外界温度影响变化小,且仪表测量精度不受液体密度和温度变化的影响。



二、产品特点:

  在石油、化工、交通运输、粮食、国防等部门,对原油、燃油、成品油或液态介质的储存量、消耗量等参数,钢带浮子液位计进行高精度的检测是非常重要的,钢带浮子液位计为这种检测提供了可靠的、安全的检测手段和方法。

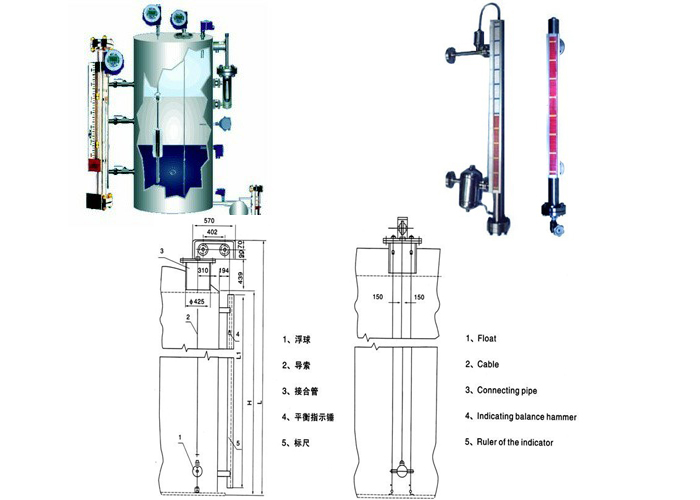

三、产品结构:









四、产品技术参数:

技术性能指标:

1、 技术性能:

A 使用对象;对不锈钢无腐蚀性的液体,液体密度>=0.5G/CM3

B 测量范围0~20

C 防爆等级为iaIICT6



2 、技术指标

A 精度等级分绝对误差<=3mm,0.2%f.s,0.5%f.s,1.0%f.s四级,< p="">

B 输出信号为4~20ma,二线制无极性连接,最大输出电流为25ma,

C 本安防爆要求关联设备供电,供电电压为17.5~45VDC

D 负载特性为250~350欧姆

E 环境条件;

环境温度:-25~85度,相对湿度:<=95%< p="">

介质温度:凝固点以上至125度



五、安装维护:

  产品到货后应首先检查产品的包装质量,包装箱应完整无损,标志清晰;对于包装已有明显损坏的应及时通知贮运部门或到制造厂查清问题及责任,如无包装质量问题,可开箱取出产品。应根据所选用的仪表型号和量程,对应阅读本说明书内有关条款的要求,正确安装、调整与使用。安装时,可以参照安装示意图进行安装。根据安装现场的情况,参照液位计的实际尺寸,确定仪表的安装位置;并确定1 1/2″钢带导管的长度尺寸,加工好端部的R1 1/2″螺纹,内表面应电镀或涂防锈漆,供安装时使用。

●钢带导管的各接头处在联接时用聚四氟乙烯生料带辅助密封。

●仪表安装完毕后,可按用户实际要求调整计数器显示。

●开始向容器内泵入介质时,应缓慢进行防止过大的冲击损坏浮子及其它机件。

●仪表安装完毕后,可按用户实际要求调整计数器显示。按铭牌指示的方向旋转表头正面的手轮1/4圈可稍微提起浮子,此时计数器读数应有变化,说明仪表工作正常,即可投入使用。



六、订货须知:

  订货时请确定参数:1、口径 2、材质 3、罐壁高度 4、介质名称 5、温度 6、法兰标准,以便给您提供合适的产品。
