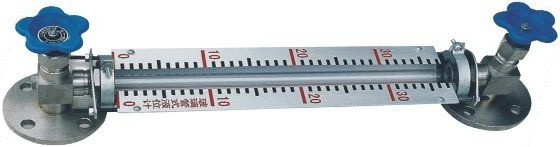

玻璃管液位计

发布日期:[2015-05-19]    点击数: 玻璃管液位计

一、产品简介:

  玻璃管液位计是一种直读式液位测量仪表,适用于工业生产过程中一般贮液设备中的液体位置的现场检测,其结构简单,测量准确,是传统的现场液位测量工具。该液位计两端各装有一个针形阀,当玻璃管发生意外事故而破碎时,针形阀在容器压力作用下自动关闭,以防容器内介质继续外流。仪表在上下阀上都装有M27×1.5或ZG3/4"的螺纹接头,通过法兰与容器连接构成连通器,透过玻璃板可直接读得容器内液位的高度。仪表在上下阀内都装有钢球,当玻璃板因意外事故破坏时,钢球在容器内压力作用下阻塞通道,这样容器便自动密封,可以防止容器内的液体继续外流。在仪表的阀端有阻塞孔螺钉,可供取样时用,或在检修时,放出仪表中的剩余液体时用。



二、产品特点:

  玻璃管液位计具有读数清晰,直观、可靠,结构简单,维修方便,经久耐用等优点。

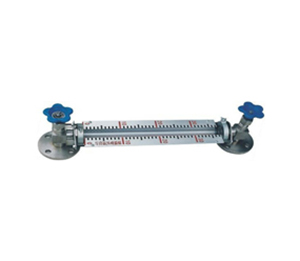

三、产品结构:







 四、产品技术参数:



测量范围(安装中心距L)

300、500、800、1100、1400、1700……mm

工作压力

≤1.6Mpa

工作温度

≤200℃

安装形式

法兰连接 PN1.6 DN20,JB/T81-94

螺纹安装

外螺纹G3/4"(或 M27×1.5)

材 质

碳钢、不锈钢

伴热蒸汽压力

0.6MPa

蒸汽夹套接头

G1/2"外螺纹

钢球自封压力

0.2MPa

安装中心距L
           标尺刻度H

L30050060080010001200140017002000H1503504506508501050125015501850






五、安装维护:

  为了保证自动密封作用,容器内的介质压力应大于0.2MPa,在打开上下阀时,阀杆退出转数不少于4转,使钢球封门时,不至于碰到阀杆的顶端。保证自密封作用,容器内介质压力应大于0.2MPa,在打开上下阀时,阀杆退出转数不得少于4转,以免钢球在自封时,碰到阀杆的顶端。定期也需要对玻璃管液位计进行检查,防止密封处有漏液现象。



六、订货须知:

  订货时请确定参数:1、口径 2、材质 3、测量范围 4、工作压力 5、温度 6、法兰标准,以便给您提供合适的产品。(备注:玻璃管(板)液位计为常压的液位仪表,高压的及工况较恶劣的场合,请选用磁翻板液位计或其他形式的液位计。)
