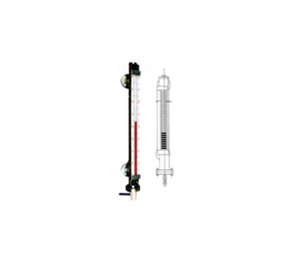

磁性浮子液位计

发布日期:[2015-05-19]    点击数: 磁性浮子液位计

一、产品简介:

  磁性浮子液位计也叫磁翻板液位计,磁性浮子液位计适用于低温到高温、真空到高压等各种环境,是石油、化工等工业部门的理想液位测量产品。磁性浮子液位计是以磁浮子为测量元件,磁钢驱动翻柱显示,无需能源。磁翻板液位计配置上、下限开关输出,可实现远距离报警、限位控制;磁翻板液位计配置变送器,可实现液位的远距离指示、检测与控制;根据在容器安装位置的不同,主要有侧装式和顶装式两种形式。



二、产品特点:

  产品测量范围大,不受贮槽高度的限制;指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度;适合容器内液体介质的液位、界面的测量。除现场指示,还可配 远传变送器、报警开关、检测功能齐全;结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。

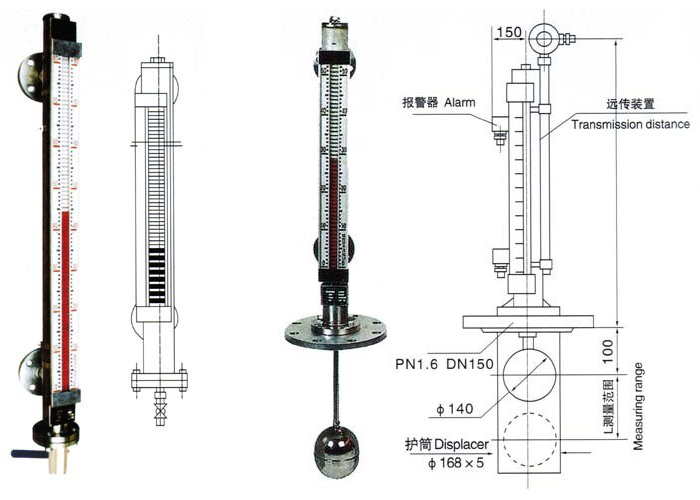

三、产品结构:










 四、产品技术参数:



安装方式

侧装式(UZC型)

顶装式(UZD型)

主体材质

SS304、SS316、SS316L、衬F4

标尺导管材质

铝合金

浮子材质

钛合金

测量范围

300~15000mm

指示精度

±10mm

介质温度

-80~350℃

-40~350℃

介质密度

≥0.45g/cm3

≥0.79g/cm3

介质粘度

≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计

公称压力

0.6~1.6MPa

法兰标准

HG20592-97 DN20~DN50

HG20592-97 DN150

远传距离

0~3000km

限位报警器

AC 220V 50Hz


五、安装维护:

1、磁性浮子液位计必须垂直安装于容器上,其垂直度偏差应小于3°;

2、安装时磁性浮子液位计腔体内不允许有异物进入,浮子的上下端不得颠倒;

3、液位计安装完毕,需用磁钢进行校正,对磁翻柱引导一次,使零位以下显示红色,零位以上显示为白色;

4、磁性浮子液位计可根据用户需要配加热夹套或电伴热装置,如用户订货时没有选择该选项,而在安装后自行采用伴热管路时,必且自配伴热装置产生的温度不能超过液位计的额定温度;

5、磁性浮子液位计投入运行时,应先打开上引液管阀门,然后,慢慢开启下引液管阀门,让液体介质平稳地进入主导管,避免液体介质带着浮子急速上升,造成磁翻柱翻转失灵或翻乱(若遇此现象,可用磁钢重新校正)。



六、订货须知:

  订货时请确定:1、口径 2、测量范围 3、压力 4、密度 5、温度 6、法兰标准,以便给您提供合适的产品。
