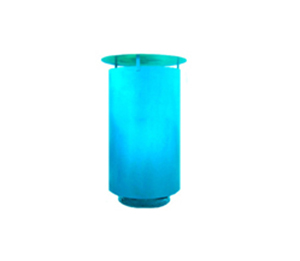

压缩空气消声器

发布日期:[2015-05-19]    点击数: 压缩空气消声器

一、产品简介:

  压缩空气消声器采用了通孔喷、阻的消声原理,其中以大孔扩容控流代替微孔穿板型,在结构上首先保证安全门排汽必须顺畅的原理,多层次穿孔吸声,并结合了阻性消声原理,让蒸汽声波进入多孔吸声材料中的无数小孔内,激发多孔材料分子震动,使声能为了克服摩擦阻力和粘滞力而变成热能,即达到了理想的消声效果,更保证了蒸汽顺利排除。压缩空气消声器也广泛用于石油、化工、冶金、纺织等工业的锅炉蒸汽排放及其它气体消声排放,使之达到工业企业噪声标准要求。



二、产品性能及特点:

  压缩空气消声器采用多级消声,消声量大,排汽消声器可达35~40分贝;放空消声器可达25~30分贝。体积小,重量轻,安装简便,易维护。筒体采用优质不锈钢或碳钢,具有足够瞧高的强度和耐腐蚀性。能单独固定、吸收排汽管道的垂直及水平热位移,使排汽管道不因消声器的安装而受到额外的荷载,保证排汽管道在热能工作下的安全性。

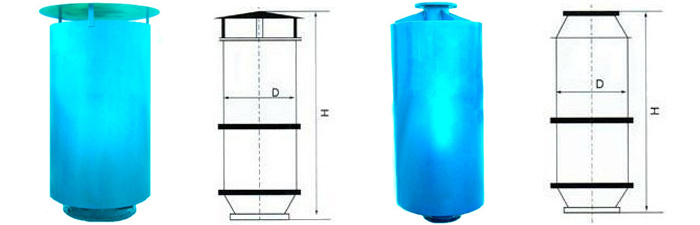

三、产品外形及安装尺寸:




DN

H

D

T/h

65

2-1/2 "

1500

312

10

1700

315

15

80

3"

1680

412

20

1950

412

30

125

5"

1870

516

40

2030

516

50

150

6"

2440

516

70

2620

516

80


四、产品技术参数:



型号
           Model

XSQ-KQ型

消声量
           Silencer Adsorbance

30~45dB

规格
           Size

DN25~350 GB81-59
PN0.6~2.5 FF、RF

排气量
           Air Displacement

0.5~400T/h

壳体材质
           Body

A3 304 316 316L

环境温度
           Ambient Temperature

≤540℃

消声形式
           Silencer Form

小孔喷注 节流式
Fenestral Impedance

From Throttle From

连接形式
           Jonit type

法兰连接 螺纹连接
           Flange Threaded

法兰标准
           Flanges

HG GB SH HGJ JB ANSI JIS



消声材料
           Silencer Material

多孔性岩棉 不锈钢纤维
Porous Rockwool

Stainless Steel Fibre

设计制造检测标准
           Manufacture inspection

GB 12348-90 GB/T14623-93

螺帽螺栓
           Bolt/Nut

20# 304 316 316L

外表
           Coating

CS:Paint

SS:No Paint


五、产品安装使用和维护:

  压缩空气消声器装在炉顶平台,对于抗喷阻消声器及复合式消声器排汽出口在顶部,应用薄板(不锈钢板、镀锌钢板)制作防雨罩一只及周边加装防护网罩。安装前应以防小孔堵塞,投入运行前应先安装吹管集粒器对管路系统进行吹管,清除管道内的杂物。



六、订货须知:

  订货时请确定以下参数:1、安装位置 2、口径 3、材质 4、工作压力 5、排气量 6、法兰标准,以便给您提供合适的产品。(备注:消声器为定制产品,我公司会根据您的具体技术参数,为您量身设计,量身定制,并提供安装指导。)
