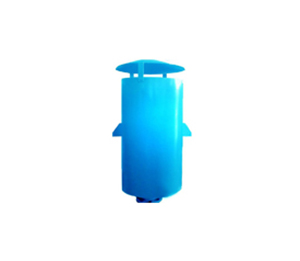

气体排放消声器

发布日期:[2015-05-19]    点击数: 气体排放消声器

一、产品简介:

  气体排放消声器安装于管道中间或者管道末端进行气体排放消声,其工作原理是将高温高压气体及低压气体在消音器内经一次扩容降压后,进入二次降压体经大容积扩容降压形成低压或超低压气体后喷出,再经降压体外的一只组合型多材料复合结构的阻声吸音罩再次消声降音后排向大气中。该型式工业消声降噪设备具有安全系数高、消声值大、设备外形尺寸小、重量轻及安装方便等优点。主要是针对高温高压,高温中压的气体具有良好的消声效果,一般消音量在30~40分贝左右。



二、产品性能及特点:

  气体排放消声器采用全钢加强结构、能承受超高压力下长期排放不变型。消声筒采用不锈钢制造,不腐蚀。多层结构,能适应高中低频的集中消声,能适应高流速消声要求。消声器单独排水结构,能满足管道不集水,同时,还能吸收排气管的垂直和水平热位移,保证排气管道热态工作的安全性。



三、产品外形及安装尺寸:




DN

inch

H

D

T/h

40

1-1/2"

822

159

3-7

50

2

886

219

4-10

65

2-1/2"

1237

273

7-16

80

3

1371

325

10-23

100

4

1511

377

29-66

125

5

1781

426

22-73

150

6

1952

480

54-123




 四、产品技术参数:



型号
           Model

XSQ-QT型

消声量
           Silencer Adsorbance

30~40dB

规格
           Size

DN25~350 GB81-59
  PN0.6~2.5 FF、RF

环境温度
   Ambient

Temperature

≤540℃

壳体材质
           Body

A3 304 316 316L

连接形式
           Jonit type

法兰连接 螺纹连接
           Flange Threaded

消声形式
           Silencer Form

小孔喷注 吸附式
           Fenestral Impedance

From Throttle Form

法兰标准
 Flanges

HG GB SH HGJ JB

ANSI JIS

消声材料
           Silencer Material

多孔性岩棉 不锈钢纤维
           Porous Rockwool
           Stainless Steel Fibre

设计制造检测标准
Manufacture

 inspection

GB 12348-90 GB/

T14623-93

螺帽螺栓
           Bolt/Nut

20# 304 316 316L

外表
           Coating

CS:Paint

SS:No Paint


五、产品安装使用和维护:

  气体排放消声器主要用于各种系列的离心通风机,用于降低进,出风口等空气动力性噪声。消声器两端均为法兰联接的可串接于管道中;另一端为防雨帽,仅供设置在室外管道末端和封闭式机房进风口选用。



六、订货须知:

  订货时请确定以下参数:1、安装位置 2、口径 3、材质 4、工作压力 5、排气量 6、法兰标准,以便给您提供合适的产品。(备注:消声器为定制产品,我公司会根据您的具体技术参数,为您量身设计,量身定制,并提供安装指导。)
