锅炉排气消声器

发布日期:[2015-05-19]    点击数: 锅炉排气消声器

一、产品简介:

  锅炉排汽消声器是根据“抗”、“喷”、“阻复合”消声原理所研制。主要用于电力、石油、化工、冶金、纺织等工业的锅炉蒸汽排放及其它气体排放 时的有效消音。是消除蒸汽排放动力性噪声的重要降噪音设备。锅炉排放消声器是根据“噪声工程学”理论,通过减小或改变喷口直径,增加消声器内部结构,如带有小孔的隔层,吸声体等把噪声吸附减弱,达到降低噪声而研制的更新换代产品,是保证人们正常生活和工作免受噪声危害的有效控制造设备,主要用于控制各种参数的电站锅炉、化工行业、压力容器以及冲洗工业管道排放的噪声,使之达到“工业企业噪声”环保标准的排放要求。



二、产品性能及特点:

  锅炉排汽消声器具有结构简单、体积小、重量轻、消声量大、适应频带宽、针对性设计(低中压、高压、超高压、亚临界、超临界)及安装方便的优点。消声器与排汽管或法兰连接,使排汽管道不因消声器的安装而受到额外载荷,保证排汽管道工作的安全可靠性;消声器消声筒材质采用优质钢制作,具有足够的耐热强度和耐腐蚀性能,使设备经久耐用;消声量大、耗钢率低(总消声量要达30-45分贝,使之达到<<工业企业噪声标准>>要求);消声器单独固定,能满足管道热位移的要求,使排气管不因消声器的装设而受到额外力的作用,同时,还能吸收排气管的垂直和水平热位移,保证排气管道热态工作的安全性。

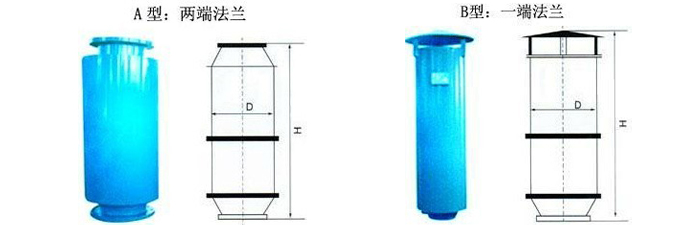

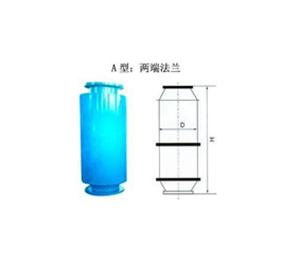

三、产品外形及安装尺寸:






DN

H

D

T/h

65

2-1/2 "

1500

312

10

1700

315

15

80

3"

1680

412

20

1950

412

30

125

5"

1870

516

40

2030

516

50

150

6"

2440

516

70

2620

516

80


四、产品技术参数:



型号
           Model

XSQ-GL型

消声量

Silencer Adsorbance

30~45dB

规格
           Size

DN25~350 GB81-59
 PN0.6~2.5 FF、RF

排气量

Air Displacement

0.5~400T/h

壳体材质
           Body

A3 304 316 316L

环境温度
Ambient Temperature

≤540℃

消声形式
           Silencer Form

小孔喷注 节流式
Fenestral Impedance

From Throttle From

连接形式

Jonit type

法兰连接 螺纹连接
           Flange Threaded

法兰标准
           Flanges

HG GB SH HGJ JB ANSI JIS

消声材料
           Silencer Material

多孔性岩棉 不锈钢纤维
Porous Rockwool
Stainless Steel Fibre

设计制造检测标准
           Manufacture

inspection

GB 12348-90 GB/T14623-93

螺帽螺栓
           Bolt/Nut

20# 304 316 316L

外表
   Coating

CS:Paint SS:No Paint


五、产品安装使用和维护:

  安装前应以防小孔堵塞,如新装的锅炉或恢复性检修,投入运行前应先安装吹管集粒器对管路系统进行吹管,清除管道内的杂物。锅炉排汽消声器装在炉顶平台,对于抗喷阻消声器及复合式消声器排汽出口在顶部,应用薄板(不锈钢板、镀锌钢板)制作防雨罩一只及周边加装防护网罩。



六、订货须知:

  订货时请确定以下参数:1、安装位置 2、口径 3、材质 4、工作压力 5、排气量 6、法兰标准,以便给您提供合适的产品。(备注:消声器为定制产品,我公司会根据您的具体技术参数,为您量身设计,量身定制,并提供安装指导。)
