自动反冲洗过滤器

发布日期:[2015-05-18]    点击数: 自动反冲洗过滤器

一、产品简介:

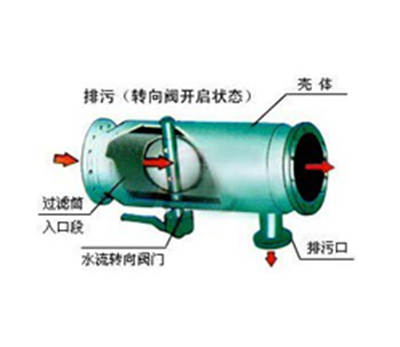

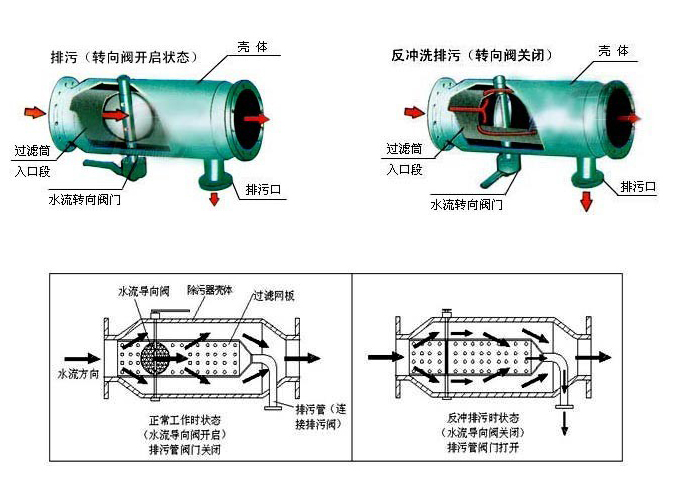

  自动反冲洗过滤器广泛用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域。是一种先进、高效且 易操作的全自动过滤装置。自动反冲洗过滤器正常过滤时,水流转向阀为开启状需处理的水通过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。自动反冲洗过滤器冲洗排污时,水流转向阀为开启状态。当滤网截留水中的细小粒颗粒杂质及悬浮物达到一定数量时,将排污口上的阀门打开,在水流的作用下将粘在过滤器收集段的部分的杂质冲洗直到排出水清澈为止。再关闭排污口上的过滤器进入正常工作状态。自动反冲洗过滤器反冲洗排污时,水流转向阀为关闭状态,排污阀开启,这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层,反向从网筒外侧冲洗粘附在网孔上的杂质,达到清洁过滤网的目的。由于转向阀关闭,水经过反冲阀后流速增大,反洗效果好。且不需拆卸排污,降低了劳动强度,避免了调试和维修过程中的拆卸和排污、省工、省力、省时。



二、产品性能及特点:

  自动反冲洗过滤器清洗排污时系统不间断供水,具有自动化程度高,处理量大,可自行清洗排污,并不间断供水,应用面广泛等优点。



三、产品外形及安装尺寸:






DN

入口到排污口

入口到出口

筒体中心到排污口

筒体中心到手阀口

排污口(DN)

50

2"

190

255

100

70

15

80

3"

232

320

140

96

25

100

4"

260

350

180

128

32

150

6"

390

525

230

189

50

200

8"

520

700

280

220

65

250

10"

650

875

330

255

80

300

12"

780

1050

380

294

100


四、产品技术参数:



型号
           Model

SZC

螺帽螺栓
           Bolt/Nut

20# 304 316 316L

规格
           Size

DN32~500 GB81-95
           PN0.6~5.0 FF、RF

法兰标准
           Flanges

HG GB SH HGJ JB ANSI JIS

壳体材质
           Body Materials

A3 304 316 316L

工作温度
           Ambient Temperature

CS:-30~350℃ SS:-80~480℃

滤芯材质
           Elment

304 316 316L

制造检测标准
           Manufacture inspection

HGJ532-91 GB150-98

过滤精度
           Pore size

10~300(目/in)

连接形式
           Jonit type

法兰连接 对焊连接
           Flange Butt Welding

密封垫片
           Gasket Seal

丁腈橡胶 聚四氟乙烯 金属垫片
           NBR PTFE Metal Gasket

外表
           Coating

CS:Paint SS:No Paint


五、产品安装使用和维护:

  直接安装在产品管道上,不需任何支撑结构,一般靠近被保护设备前;冲洗可分两阶段进行。一是清洗排污阶段,打开排污阀约30秒的时间,根据管内杂质情况定,让杂质从排污口排出;二是反冲洗阶段,排污阀仍打开,开启水流转向阀约30秒,将粘附在过滤网上的留物反冲洗排出;该设备无易损件,只定期根据水质进行排污即可。



六、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、工作压力 4、过滤精度 5、介质 6、法兰标准,以便为您提供符合要求的产品。
