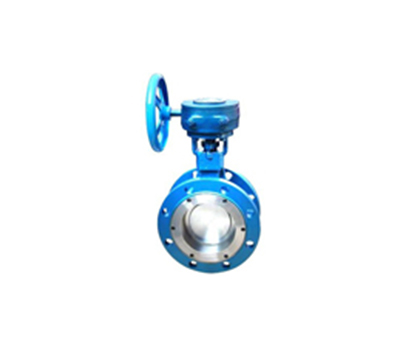

一、产品简介:

  D43H、D343H 型 PN10~PN40 金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

  蝶阀又叫翻板阀,是一种结构简单的调节阀,同时也可用于低压管道介质的开关控制。蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上,用于调节和截断介质的流动。蝶阀分类有:手柄蝶阀、涡轮蝶阀、气动蝶阀、电动蝶阀等。

二、产品性能及特点:

  启闭方便迅速、省力、流体阻力小,可以经常操作。结构简单,外形尺寸小,结构长度短,体积小,重量轻,适用于大口径的阀门。可以运送泥浆,在管道口积存液体Zui少。低压下,可以实现良好的密封。调节性能好。全开时阀座通道有效流通面积较大,流体阻力较小。启闭力矩较小,由于转轴两侧蝶板受介质作用基本相等,而产生转矩的方向相反,因而启闭较省力。密封面材料一般采用橡胶、塑料、故低压密封性能好。安装方便,操作灵活省力,可选择手动、电动、气动、液压方式。

三、产品结构图及尺寸:

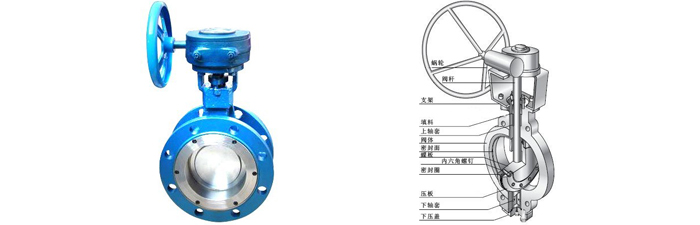

D43H、D343H 型 PN10~PN40 金属硬密封蝶阀

四、产品技术参数:



型号

D343H-10
D343H-16
D343H-25
D343H-40

D343H-10P
D343H-16P
D343H-25P
D343H-40P

D343H-10R
D343H-16R
D343H-25R
D343H-40R

工作压力(MPa)

1.0~4.0

适用温度(℃)

≤425

≤200

适用介质

水、油或非腐蚀性介质

硝酸类介质

醋酸类介质

材料

阀体、蝶板

WCB

CF8/304

CF3M/316L

阀杆

2Cr13

304

316L

阀体密封面

堆焊 507

蝶板密封面

304+柔性石墨

304+PTFE

304+PTFE

填料

柔性石墨

PTFE

PTFE


五、产品安装使用和维护:

  在安装时,阀瓣要停在关闭的位置上;开启位置应按蝶板的旋转角度来确定。带有旁通阀的蝶阀,开启前应先打开旁通阀;应按制造厂的安装说明书进行安装,重量大的蝶阀,应设置牢固的基础。

六、订货须知:

  订货时请确定以下参数:1、产品名称 2、型号规格 3、压力等级 4、材质 5、法兰标准 6、工作压力 7、介质,以便为您提供符合要求的产品。
