闸 阀

发布日期:[2015-05-19]    点击数: 闸  阀

一、产品简介:

  Z41H、Z41Y 型 150(Lb)~600(Lb) 钢制楔式闸阀:手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为硬质合金,压力级 150(Lb)~600(Lb),阀体材料为碳素钢(Z41Y-150(Lb)~600(Lb) )、铬钼钢(Z41Y-300(Lb)I Z41Y-400(Lb)I)、不锈钢(Z41Y-150(Lb)P~600(Lb)P Z41Y-150(Lb)R~600(Lb)R Z41H-600(Lb)P Z41H-600(Lb)R)的美标闸阀。闸阀是指关闭件(闸板)沿通路中心线的垂直方向移动的阀门。闸阀在管路中主要作切断用。锻钢闸阀是使用很广的一种阀门,一般口径DN≥50mm的切断装置都选用它,有时口径很小的切断装置也选用闸阀。闸阀作为一种级别较低的阀门,比较常见。



二、产品性能及特点:

  流体阻力小;开闭所需外力较小;介质的流向不受限制;全开时,密封面受工作介质的冲蚀比截止阀小;体形比较简单,铸造工艺性较好。

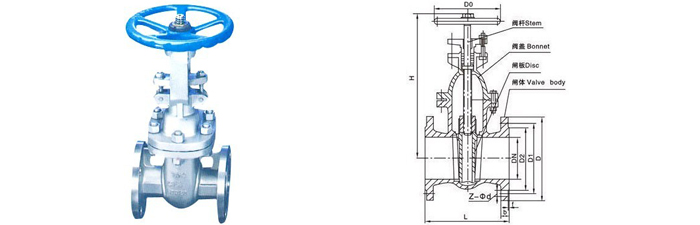

三、产品结构图及尺寸:




DN

DN/in

L

D

D1

D2

b

z×Φd

H≈

D0≈

重量/kg

50

2

178

152

120.5

120.5

16

4×Φ19

323

200

23

65

21/2

190

178

139.5

139.5

18

4×Φ19

347

250

32

80

3

203

190

152.5

152.5

19

4×Φ19

383

250

40

100

4

229

229

190.5

190.5

24

8×Φ19

457

300

63

125

5

254

254

216

216

24

8×Φ22

632

300

66

150

6

267

279

241.5

241.5

26

8×Φ22

635

350

108

200

8

292

343

298.5

298.5

29

8×Φ22

762

350

181

250

10

330

406

362

362

31

12×Φ25

895

400

263

300

12

356

483

432

432

32

12×Φ25

1080

500

346

350

14

381

533

476

476

35

12×Φ29

1295

600

488

400

16

406

579

540

540

37

16×Φ29

1435

600

621

450

18

432

635

578

578

40

16×Φ32

1626

650

814

500

20

457

698

635

635

43

20×Φ32

1829

650

992

600

24

508

813

749.5

749.5

48

20×Φ35

2175

700

1492

750

30

610

984

914.5

914

75

28×Φ35

2692

700

2272




四、产品技术参数:


Z41H、Z41Y 型 150Lb钢制楔式闸阀主要性能参数

型号

压力级(Lb)

适用温度/℃

适用介质

Z41Y-150(Lb)

150

≤425

水、蒸汽、油品

Z41Y-150(Lb)P

150

≤200

腐蚀性介质

Z41Y-150(Lb)R


 Z41H、Z41Y 型 150Lb 钢制楔式闸阀零部件材料

型号

材料

阀体、阀盖、闸板

阀杆

密封面

填料

Z41Y-150(Lb)

碳素钢

铬不锈钢

堆焊硬质合金

石棉石墨或柔性石墨

Z41Y-150(Lb)P

铬镍钛钢

铬镍钛钢

Z41Y-150(Lb)R

铬镍钼钛钢

铬镍钼钛钢


五、产品安装使用和维护:

  安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密;安装在保温管道上的各类手动阀门,手柄均不得向下;阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以闸板密封面无渗漏为合格。



六、订货须知:

  订货时请确定以下参数:1、产品名称 2、型号规格 3、压力等级 4、材质 5、法兰标准 6、工作压力 7、介质,以便为您提供符合要求的产品。
