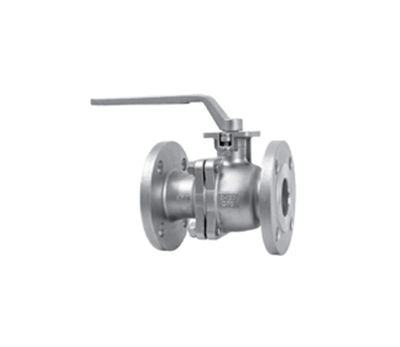

球 阀
发布日期：[2015-05-19] 点击数：
一、产品简介：
球阀分有：浮动球球阀、固定球球阀、轨道球阀、V型球阀、三通球阀、不锈钢球阀、锻钢球阀、卸灰球阀、抗硫球阀、气动球阀、电动球阀、卡套球阀、焊接球阀。球阀是启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。
二、产品性能及特点：
球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。

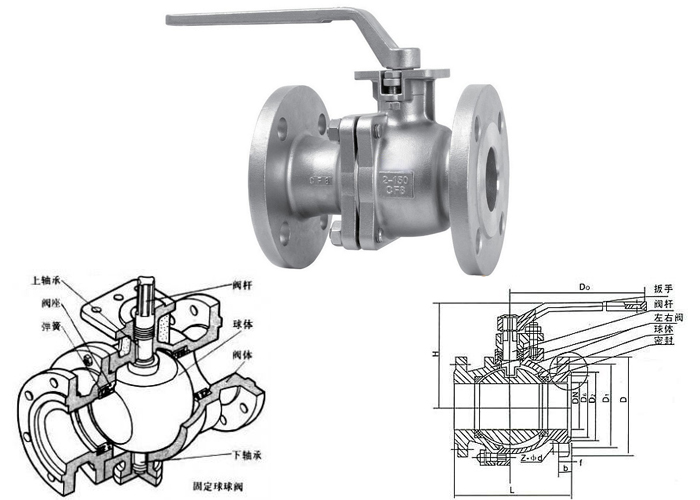

三、产品外形及安装尺寸：
公称通径 | 尺寸(mm) | ||||||||
DN | in | L | D | D1 | D2 | H | b-f | Z-Φd | Do |
15 | 1/2” | 130 | 95 | 65 | 45 | 60 | 14-2 | 4-14 | 108 |
20 | 3/4” | 140 | 105 | 75 | 55 | 64 | 14-2 | 4-14 | 120 |
25 | 1” | 150 | 115 | 85 | 65 | 90 | 16-2 | 4-14 | 165 |
32 | 1 1/4” | 165 | 135 | 100 | 78 | 105 | 16-2 | 4-18 | 180 |
40 | 1 1/2” | 180 | 145 | 110 | 85 | 150 | 16-3 | 4-18 | 240 |
50 | 2” | 200 | 160 | 125 | 100 | 190 | 16-3 | 4-18 | 240 |
65 | 2 1/2” | 220 | 180 | 145 | 120 | 195 | 18-3 | 4-18 | 320 |
80 | 3” | 250 | 195 | 160 | 135 | 215 | 20-3 | 8-18 | 350 |
100 | 4” | 280 | 215 | 180 | 155 | 250 | 20-3 | 8-18 | 400 |
125 | 5” | 320 | 245 | 210 | 185 | 280 | 22-3 | 8-18 | 500 |
150 | 6” | 360 | 280 | 240 | 210 | 320 | 24-3 | 8-23 | 600 |
200 | 8” | 400 | 335 | 295 | 265 | 370 | 26-3 | 12-23 | 800 |
四、产品安装使用和维护：
必须先查明球阀上、下游管道确已卸除压力后，才能进行拆卸分解操作。非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡。装配时法兰上的螺栓必须对称、逐步、均匀地拧紧。清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质（例如燃气）等均相容。工作介质为燃气时，可用汽油（GB484-89）清洗金属零件。非金属零件用纯净水或酒精清洗。分解下来的每单个球阀零件可以用浸洗方式清洗。尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布（为避免纤维脱落粘附在零件上）擦洗。清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等。球阀分解及再装配时必须小心防止损伤零件的密封面，特别是非金属零件，取出O型圈时宜使用专用工具。清洗后需待被洗壁面清洗剂挥发后（可用未浸清洗剂的绸布擦）进行装配，但不得长时间搁置，否则会生锈、被灰尘污染。新零件在装配前也需清洗干净。装配时应不允许有金属碎屑、纤维、油脂（规定使用的除外）灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔。
五、订货须知：
订货时请确定以下参数：1、产品名称 2、规格型号 3、压力等级 4、材质 5、法兰标准 6、工作压力 7、介质，以便为您提供符合要求的产品。
