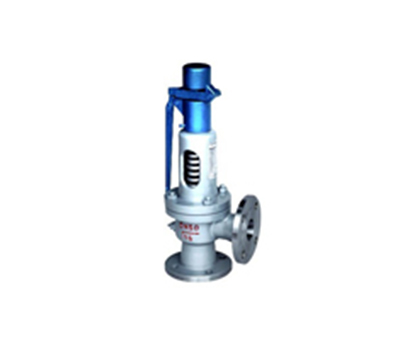

安全阀

发布日期:[2015-05-19]    点击数: 安全阀

一、产品简介:

  安全阀是一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控制压力不超过规定值,对人身安全和设备运行起重要保护作用。



二、产品结构:

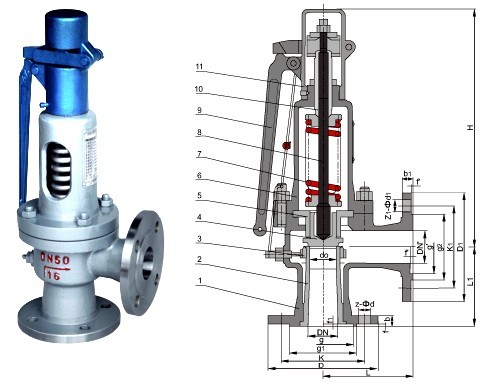

1、带扳手弹簧微启式安全阀(A47Y)

本阀门适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。连接法兰标准按JB/T-94的系列1。

主要零部件材料:

NO.

零件名称 Name of part

材质Materials

阀体 Body

WCB

阀座 Nozzle

ZG2Cr13

调节圈 Adjusting ring

ZG2Cr13

阀瓣 Disc

2Cr13

导向套 Guide sleeve

2Cr13

阀盖 Bonnet

ZG230-450

弹簧 Spring

50CrVA

阀杆 Stem

2Cr13

扳手 Lever

ZG200-400

10

调整螺杆 Adjusting bolt

45

11

保护 罩 Cap

ZG200-400



密封面材料 Sealing surface of material

"H" 型堆焊D507,"Y"堆焊Co基硬质合金
           "H" type Depositing D507, "Y" type Depositing stellite



外形尺寸和连接尺寸:

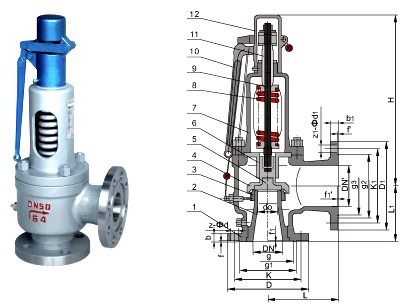

2、带扳手弹簧全启式安全阀(A48Y)

A48Y型适用于工作温度≤350℃的蒸汽、空气等介质的设备和管路上。A44Y适用于工作温度≤300℃的空气、石油等介质的设备或管路上,作为超压保护装置。连接法兰标准PN<6.4MPa按JB/T-94系例1。PN≥6.4MPa按JB/T-94系列2标准。


主要零部件材料:


NO.

Name of part

A48Y-C A44Y-C 材料 Materials

A44Y-P 材料 Materials

A44Y-R 材料 Materials

阀体Body

WCB

ZG1Cr18Ni9Ti

CF8M

阀座Nozzle

2Cr13

1Cr18Ni9Ti

316

调节圈 Adjusting ring

ZG2Cr13

ZG1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

反冲盘 Disc holder

ZG2Cr13

ZG1Cr18Ni9Ti

316

阀瓣Disc

2Cr13

1Cr18Ni9Ti

316

导向套Guide sleeve

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

阀盖Bonnet

ZG230-450

ZG230-450

ZG230-450

弹簧 Spring

50CrVA

50CrVA包覆氟塑料 Coated Teflon

50CrVA包覆氟塑料 Coated Teflon

阀杆Stem

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

10

扳手Lever

ZG200-400

ZG200-400

ZG200-400

11

调整螺杆Adjusting bolt

45

2Cr13

2Cr13

12

保护罩Cap

ZG200-400

ZG200-400

316



密封面材料 Sealing surface of material

堆焊Co基硬质合金 Depositing stellite



主要零部件材料:




外形尺寸和连接尺寸:


三、产品安装使用和维护:

           安全阀出厂前,应逐台调整其开启压力到用户要求的整定值。若用户提出弹簧工作压力级,则按一般应按压力级的下限值调整出厂;使用者在将安全阀安装到被保护设备上之前或者在安装之前,必须在安装现场重新进行调整,以确保安全阀的整定压力值符合要求;在铭牌注明的弹簧工作压力级范围内,通过旋转调整螺杆改变弹簧压缩量,即可对开启压力进行调节;在旋转调整螺杆之前,应使阀进口压力降低到开启压力的 90%以下,以防止旋转调整螺杆时阀瓣被带动旋转,以致损伤密封面;为保证开启压力值准确,应使调整时的介质条件,如介质种类、温度等尽可能接近实际运行条件。介质种类改变,特别是当介质聚积态不同时(例如从液相变为气相),开启压力常有所变化。工作温度升高时,开启压力一般有所降低。故在常温下调整而用于高温时,常温下的整定压力值应略高于要求的开启压力值。高到什么程度与阀门结构和材质选用都有关系,应以制造厂的说明为根据;常规安全阀用于固定附加背压的场合,当在检验后调整开启压力时(此时背压为大气压),其整定值应为要求的开启压力值减去附加背压值。





四、订货须知:

订货时请确定以下参数:1、产品名称 2、型号规格 3、压力等级 4、材质 5、法兰标准 6、起跳压力 7、介质,8、数量,以便为您提供符合要求的产品。
