全自动清洗过滤器

发布日期:[2015-05-18]    点击数: 全自动清洗过滤器

一、产品简介:

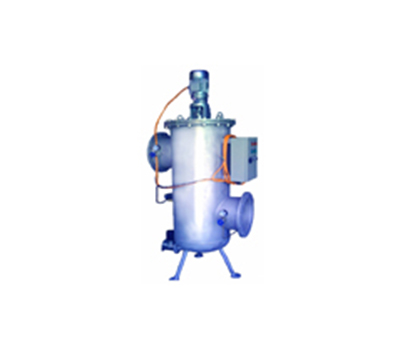

  全自动清洗过滤器由主机、电控箱及控制阀等组成。主机结构是由过滤器体,过滤芯,减速机电动排污阀,传动轴,差压控制器等部件构成。过滤器体是一个平盖罐体。罐体上部为浊水腔,中部为清水污,下部为排污腔。上侧部有进水口,中侧部有出水口,低部有电动排污阀。侧面有压力差控制器。过滤芯是不锈钢密纹平织形滤网。全自动清洗过滤器构造为尼龙刷及外壳采用优质碳钢筒体,具有处理量大、使用寿命长、清洗效率高等特点。本机采用高科技的压差控制器、控制自动清洗过滤网。当过滤器进口压差达到设定值时,电动控制箱发出信号驱动电机转动,排污阀自动打开。排污口形成真空状态。污水从自动排污阀排出。当过滤器进出口压差恢复正常,电机停止动转,电动排污阀延时关闭。整个过程中,物料不断流,实现了连续化、自动化生产。



二、产品性能及特点:

  全自动清洗过滤器具有处理量大、使用寿命长、清洗效率高、质量过硬、过滤能力强、、适用范围广、维护方便、价格低廉等优点。

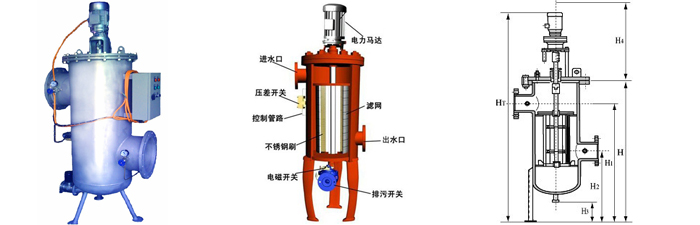

三、产品外形及安装尺寸:




DN

50

100

150

200

250

300

400

500

600

in

2

4

6

8

10

12

16

20

24

L

350

480

560

640

700

920

1120

1400

1600

H1

600

840

1120

1240

1460

1920

2360

2790

3140

H2

380

500

660

700

820

1040

1260

1440

1590

H3

100

100

120

120

140

140

160

200

220

H4

460

660

870

1000

1250

1550

1910

2300

2600

HT

1250

1530

1910

2090

2350

2980

3530

4150

4550

H

720

1000

1320

1480

1700

2240

2760

3290

3690


四、产品技术参数:


型号
           Model

SQZ

螺帽螺栓
           Bolt/Nut

20# 304 316 316L

规格
           Size

DN50~800 GB81-95
           PN0.6~5.0 FF、RF

法兰标准
           Flanges

HG GB SH HGJ JB ANSI JIS

壳体材质
           Body Materials

A3 304 316 316L

工作温度
           Ambient Temperature

CS:-30~350℃ SS:-80~480℃

滤芯材质
           Elment

304 316 316L

制造检测标准
           Manufacture inspection

HGJ532-91 GB150-98

过滤精度
           Pore size

10~300(目/in)

连接形式
           Jonit type

法兰连接 对焊连接
           Flange Butt Welding

密封垫片
           Gasket Seal

丁腈橡胶 聚四氟乙烯 金属垫片
           NBR PTFE Metal Gasket

外表
           Coating

CS:Paint SS:No Paint




五、产品安装使用和维护:

  杂质堵塞过滤器通道后,自动剥离系统启动,刷(刮)除滤网表面杂质达到滤网再生目的,同时杂质收集在滤器下部贮槽,最终通过排放口排出。自清洗装置的启动是由压差感应器控制,当压差达到额定数值,自清洗装置便自动启动,也可设定时间定期启动自清洗装置。



六、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、工作压力 4、过滤精度 5、介质 6、法兰标准,以便为您提供符合要求的产品。
