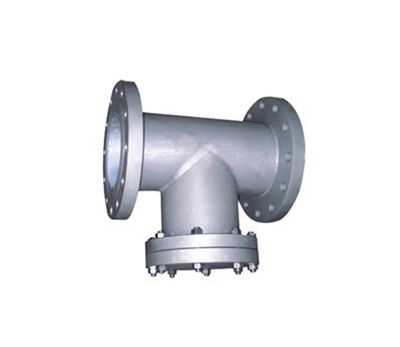

T型过滤器

发布日期:[2015-05-18]    点击数: T型过滤器

一、产品简介:

  T型过滤器是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。T型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。也可用于气体或其他介质大颗粒物过滤,安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。

  T型过滤器工作原理:当液体通过筒体进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此,使用维护极为方便。



二、产品性能及特点:

  T型过滤器分为直流式和折流式,折流式T型过滤器一般安装于管道直角处,具有占地小、清洗方便,节省费用等特点。

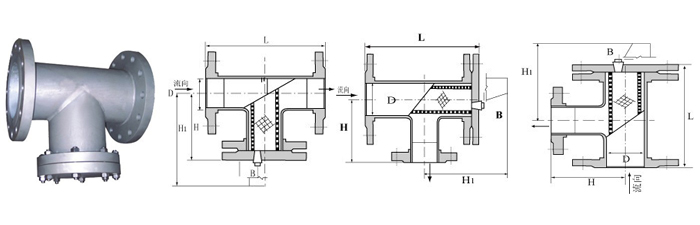

三、产品外形及安装尺寸:




DN

L

H

H1

有效过滤面积m2

50

2"

256

149

140

0.0039

65

2-1/2"

292

170

140

0.0053

80

3"

312

182

150

0.0079

100

4"

362

210

160

0.0133

125

5"

420

235

180

0.0204

150

6"

460

260

200

0.0273

200

8"

560

320

230

0.0462

250

10"

670

380

270

0.0699

300

12"

780

430

360

0.1001


四、产品技术参数:


型号
           Model

SRT、SRT-I、SRT-II

螺帽螺栓
            Bolt/Nut

20# 304 316 316L

规格
           Size

DN15~500 GB81-95
           PN0.6~5.0 RF、FF

法兰标准
           Flanges

HG GB SH HGJ JB ANSI JIS

壳体材质
           Body Materials

A3 304 316 316L

工作温度
           Ambient Temperature

CS:-30~350℃ SS:-80~480℃

滤芯材质
           Elment

304 316 316L

制造检测标准
           Manufacture inspection

HGJ532-91 GB150-98

过滤精度
           Pore size

10~300(目/in)

连接形式
           Jonit type

法兰连接 对焊连接 螺纹连接
           Flange Butt Welding Threaded

密封垫片
           Gasket Seal

丁腈橡胶 聚四氟乙烯 金属垫片
           NBR PTFE Metal Gasket

外表
           Coating

CS:Paint SS:No Paint




五、产品安装使用和维护:

  T型过滤器一般为水平安装,进出口方向与阀体上的箭头方向应保持一致; 过滤器在工作一段时间后,滤芯内沉淀了一定的杂质,压力降增大,流速会下降,需及时清除过滤器芯内的杂质;当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此,使用维护极为方便。清洗杂质时,过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤效果达不到设计要求;如发现不锈钢钢丝网变形或损坏,应立即拆卸更换。



六、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、工作压力 4、过滤精度 5、介质 6、法兰标准,以便为您提供符合要求的产品。
