U型过滤器

发布日期:[2015-05-18]    点击数: U型过滤器

一、产品简介:

  U型过滤器属于管道粗过滤器系列,安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。U型过滤器适用于化工、食品、饮料、水处理行业进行粗精过滤。U型过滤器是除去液体中少量固体颗粒的小型设备,主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而洁净的流体通过滤蓝、由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此,使用维护极为方便。

  我公司所生产的U型过滤器能根据客户具体要求(特殊压力、特殊口径)定制。



二、产品性能及特点:

  U型过滤器具有压力损失小,流通面积大,抗污性强,排污容易,排污容易。广泛用于蒸汽、空气、水、油品等系统管道中,保护多种计量仪器、泵机、闸阀、蔬水器等设备。

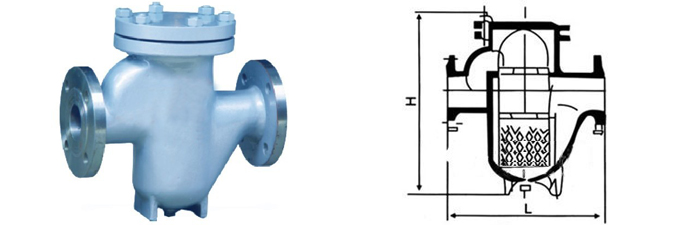

三、产品外形及安装尺寸:



DN

L

H

有效过滤面积m2

25

1"

180

260

0.0162

50

2"

260

300

0.0315

80

3"

340

400

0.0590

100

4"

400

470

0.1077

150

6"

500

630

0.2910

200

8"

560

780

0.4076

300

12"

750

1200

0.6800


 四、产品技术参数:


型号
           Model

SRB-U

螺帽螺栓
           Bolt/Nut

20# 304 316 316L

规格
           Size

DN25~500 GB81-95
           PN0.6~5.0 FF、RF

法兰标准
           Flanges

HG GB SH HGJ JB ANSI JIS

壳体材质
           Body Materials

A3 304 316 316L

工作温度
           Ambient Temperature

CS:-30~350℃ SS:-80~480℃

滤芯材质
           Elment

304 316 316L

制造检测标准
           Manufacture inspection

HGJ532-91 GB150-98

过滤精度
           Pore size

10~300(目/in)

连接形式
           Jonit type

法兰连接 对焊连接
           Flange Butt Welding

密封垫片
           Gasket Seal

丁腈橡胶 聚四氟乙烯 金属垫片
           NBR PTFE Metal Gasket

外表
           Coating

CS:Paint SS:No Paint




 五、产品安装使用和维护:

  U型过滤器一般水平安装,进出口方向与阀体上的箭头方向应保持一致; U型过滤器工作一段时间后,滤芯内沉淀一定杂质,压力降增大,流速会下降,清除过滤器芯内的杂质;清洗杂质时,注意过滤芯上不锈钢钢丝网不能变形或损坏,在排污前先把过滤器前阀门,关小流量,进行排污;如发现不锈钢钢丝网变形或损坏,应立即拆卸更换。



六、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、工作压力 4、过滤精度 5、介质 6、法兰标准,以便为您提供符合要求的产品。
