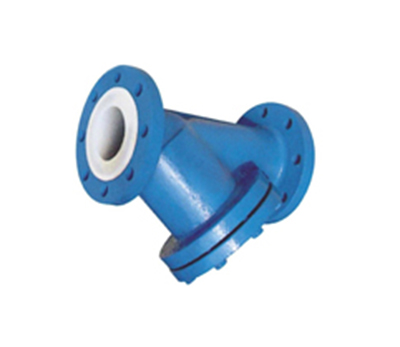

Y型过滤器

发布日期:[2015-05-18]    点击数: Y型过滤器

一、产品简介:

  Y型过滤器可用于工业、农业、电子、医药、建筑、钢铁、冶金、造纸等行业的水过滤。Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。也可用于气体或其他介质大颗粒物过滤,安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目,通气网为10~100目,通油网为100~480目。 Y型过滤器属于管道粗过滤器系列,

  Y型过滤器是液压系统中用于管路部分的过滤器。是管道输送过程中涉及到的过滤器。主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。Y型过滤器工作原理:当液体通过筒体进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此,使用维护极为方便。



二、产品性能及特点:

  Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置,Y型过滤器具有制作简单、结构先进、安装清洗方便、纳污量大、阻力小、排污方便等优点。

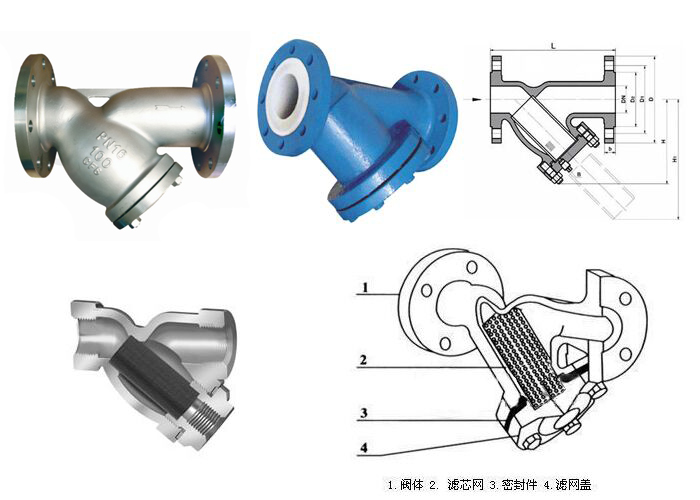

三、产品外形及安装尺寸:


DN

L

H

H1

有效过滤面积m2

25

1"

160

80

160

0.00343

40

1 1/2"

200

100

240

0.00767

50

2"

220

120

250

0.01160

65

2 1/2"

250

140

350

0.02111

80

3"

275

170

390

0.03029

100

4"

305

200

450

0.04063

150

6"

385

270

580

0.07709

200

8"

465

330

690

0.11967

250

10"

555

370

800

0.19155

300

12"

590

400

950

0.26738


四、产品技术参数:


Model

SY-I型

螺帽螺栓
           Bolt/Nut

20# 304 316 316L

规格
           Size

DN15~600 GB81-95
           PN0.6~5.0 FF、RF

法兰标准
           Flanges

HG GB SH HGJ JB ANSI JIS

壳体材质
           Body Materials

A3 PP 304
           316 316L

工作温度
           Ambient Temperature

CS:-30~350℃ SS:-80~480℃

滤芯材质
           Elment

304 316 316L

制造检测标准
           Manufacture inspection

HGJ532-91 GB150-98

过滤精度
           Pore size

10~300(目/in)

连接形式
           Jonit type

法兰连接 对焊连接 螺纹连接
           Flange Butt Welding Threaded

密封垫片
           Gasket Seal

丁腈橡胶 聚四氟 金属垫片
           NBR PTFE Metal Gasket

外表
           Coating

CS:Paint SS:No Paint




五、产品安装使用和维护:

  Y型过滤器可水平安装,可垂直安装,进出口方向与阀体上的箭头方向应保持一致,适合流量较小流体输送管道;Y型过滤器工作一段时间后,滤芯内沉淀一定杂质,压力降增大,流速下降,需及时清除过滤器滤芯内部的杂物;当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此,使用维护极为方便。注意过滤芯上不锈钢钢丝网不能变形损坏,否则,再装上去的过滤器,过滤效果将达不到设计要求;检查时如发现不锈钢钢丝网变形或损坏,应立即拆卸更换。



六、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、工作压力 4、过滤精度 5、介质 6、法兰标准,以便为您提供符合要求的产品。
