调节阀
发布日期：[2015-05-19] 点击数：

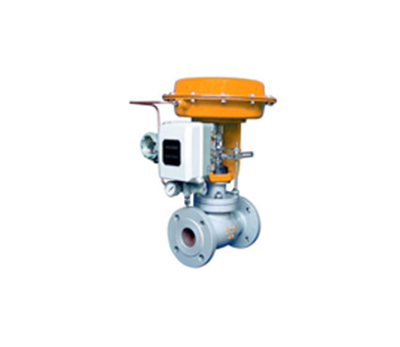

一、产品简介：
ZMAN气动薄膜双座调节阀采用双号导向结构，配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性准确、拆装方便等优点。广泛应用于准确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。
二、产品结构图：

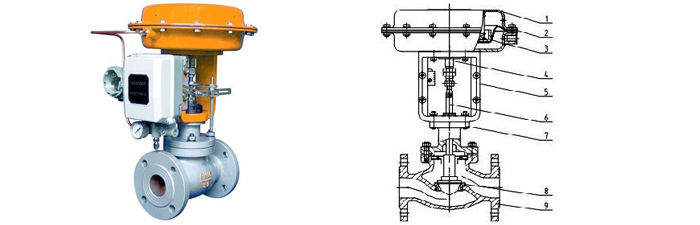

1.膜盖 2.膜片 3.弹簧 4.推杆 5.支架 6.阀杆 7.阀盖(标准型)(常温型) 8.阀芯 9.阀体
公称通径 (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
额定流量系数 Kv | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
公称压力 MPa | 1.6 、 4.0 、 6.4 （常温型） ； 4.0 、 6.4 （中温型） | |||||||||||
介质温度℃ | -20 － 200（常温型） ； -40 － 450（中温型） | |||||||||||
流量特性 | 直线 ； 等百分比 | |||||||||||
阀体材质 | ZG270-500 ； ZG1Cr18Ni9Ti | |||||||||||
阀芯、阀杆材质 | 1Cr18Ni9Ti | |||||||||||
可调比 | 30 ： 1 | |||||||||||
可配附件 | 隔爆型电 - 气阀门定位器、手轮机构、空气过滤减压阀 | |||||||||||
公称通径 mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||
阀座直径 mm | 280 | 400 | 630 | 1000 | ||||||||||||
允许 | 气源 KPa | 弹簧范围 KPa | 允许压差在 P2=0 ，介质在阀杆流出端状态下 | |||||||||||||
气 | 120 | 20-100 | 5.3 | 4.3 | 4.9 | 3.8 | 4.7 | 3.6 | 2.8 | 3.7 | 2.7 | 2.1 | ||||
140 | 6.4 | 5.3 | 4.8 | |||||||||||||
180 | 6.4 | |||||||||||||||
气 |
| 20-100 | 5.3 | 4.3 | 4.9 | 3.8 | 4.7 | 3.6 | 2.8 | 3.7 | 2.7 | 2.1 | ||||
40-200 | 6.4 | 5.3 | 4.8 | |||||||||||||
80-240 | 6.4 | |||||||||||||||
三、产品选型说明：
ZMAN气动薄膜双座调节阀系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。
四、订货须知：
订货时请确定以下参数：1、产品名称 2、型号规格、3、公称通径4、公称压力5、材质、6、连接方式7、阀前压力8、阀后压力、 9、介质以便为您提供符合要求的产品。
