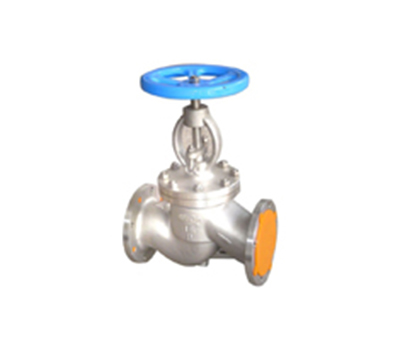

截止阀

发布日期:[2015-05-19]    点击数: 截止阀

一、产品简介:

  截止阀又称截门阀,属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。按连接方式分为三种:法兰连接、丝扣连接、焊接连接。从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下,本阀要水平安装。

截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时.流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。

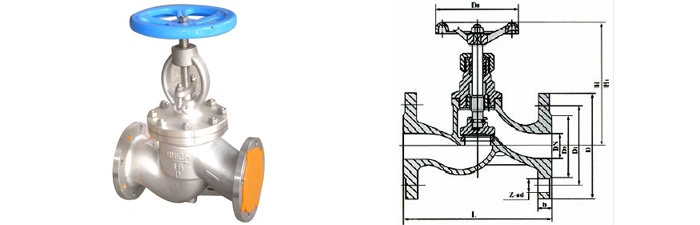

二、产品结构图及尺寸:



公称压力 PN(Mpa)

公称通径 DN(㎜)

尺 寸 ㎜

重量 ㎏

L

D

D1

D2

D6

b

Do

H

H1

Z-фd

1.6

15

130

95

65

45

-

14

75

110

119

4-ф14

2

20

150

110

75

55

-

14

75

110

120

4-ф14

3

25

160

115

85

65

-

14

75

116

126

4-ф14

4

32

180

135

100

78

-

15

120

143

160

4-ф18

6.1

40

200

145

110

85

-

16

120

147

168

4-ф18

8.2

50

230

160

125

100

-

16

160

172

194

4-ф18

11

65

290

180

145

120

-

18

-

-

-

4-ф18

28

80

310

195

160

135

-

20

-

-

-

8-ф18

34

100

350

210

180

155

-

20

-

-

-

8-ф18

43

125

400

245

210

185

-

22

-

-

-

8-ф18

70

150

480

280

240

210

--

24

-

-

-

12-ф23

95


三、产品安装使用和维护:

  结构简单,制造和维修比较方便。工作行程小,启闭时间短。密封性好,密封面间磨擦力小,寿命较长。截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构,但其流体的阻力最大。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。手轮、手柄操作的截止阀可安装在管道的任何位置上,手轮、手柄及微动机构,不允许作起吊用,介质的流向应与阀体所示箭头方向一致。



四、订货须知:

  订货时请确定以下参数:1、产品名称 2、型号规格 3、压力等级 4、材质 5、法兰标准 6、工作温度 7、介质,以便为您提供符合要求的产品。
