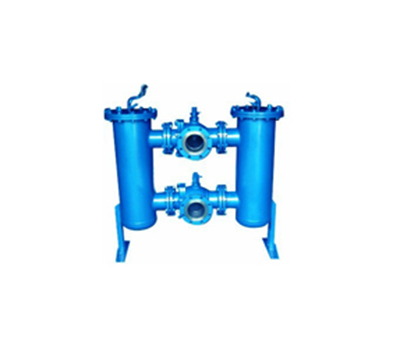

双联切换过滤器

发布日期:[2015-05-18]    点击数: 双联切换过滤器

一、产品简介:

  双联切换过滤器是一种由两台过滤器并联而成,具有结构新颖合理、密封性好、流通能力强、操作简便等诸多优点,是应用范围广泛、适应性强的多用途过滤设备。采用两个三通球阀,将两个单筒过滤器组装在一个机座上,清洗过滤器时不必停车,保证其连续工作。该产品运行可靠,维修方便,不需要其他动力源,过滤元件为金属丝网制成的滤片,具有强度高,确保过滤精度,便于清洗等特点,双筒系列能在主机运行过程中实现不停机转换和清洗。尤其是滤袋侧漏机率小,能准确地保证过滤精度,并能快捷自动地清洗滤芯,过滤基本无物料消耗,使得操作成本降低。

  双联切换过滤器由两个圆柱型筒体与连接管路组成,滤筒内装有不锈钢滤网和滤网支撑篮;顶部装有放气阀,供过滤时排放滤器内空气作用、上盖与滤筒连接采用法兰式结构,三只可调节式支脚可使滤器平稳放置在地面上。进出料阀门采用三通球阀启闭,耐压耐温,操作灵活方便,无料液泄漏更卫生。工作原理是采用一个三通球阀和两个球阀,将两个单筒过滤器组装在一个机座上,清洗过滤器无须停车,保证其连续工作。



二、产品性能及特点:

  我公司生产的篮式过滤器具有纳污量大、滤速快、过滤能力强、、压损小适用范围广、使用成本低、操作方便、价格低廉等特点。

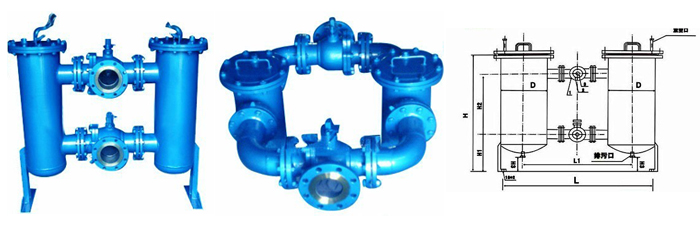

三、产品外形及安装尺寸:


DN

D

L

H

H1

H2

65

2-1/2"

140

650

950

320

440

80

3"

159

750

1000

340

450

100

4"

219

850

1040

350

490

150

6"

273

1060

1430

430

570

200

8"

325

1350

1720

500

680




四、产品技术参数:


型号
           Model

SRB-SL

螺帽螺栓
           Bolt/Nut

20# 304 316 316L

规格
           Size

DN25~500 GB81-95
           PN0.6~5.0 FF、RF

法兰标准
           Flanges

HG GB SH HGJ JB ANSI JIS

壳体材质
           Body Materials

A3 304 316 316L

工作温度
           Ambient Temperature

CS:-30~350℃ SS:-80~480℃

滤芯材质
           Elment

304 316 316L

制造检测标准
           Manufacture inspection

HGJ532-91 GB150-98

过滤精度
           Pore size

10~300(目/in)

连接形式
           Jonit type

法兰连接 对焊连接 螺纹连接
           Flange Butt Welding Threaded

密封垫片
           Gasket Seal

丁腈橡胶 聚四氟 金属垫片
           NBR PTFE Metal Gasket

外表
           Coating

CS:Paint SS:No Paint


五、产品安装使用和维护:

  双联切换过滤器水平安装,一般为上进下出,适用于连续不间断生产工段;双联切换过滤器工作一段时间,滤芯内沉淀了大量的杂质,压力降增大,流速下降,立即切换至另一个筒体过滤;清洗杂质时,过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤效果将达不到设计要求; 如发现不锈钢钢丝网变形或损坏,应立即拆卸更换。



六、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、工作压力 4、过滤精度 5、介质 6、法兰标准,以便为您提供符合要求的产品。
