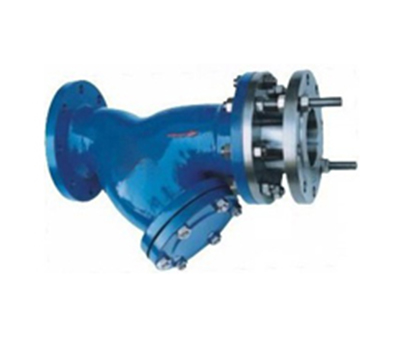

拉杆伸缩过滤器

发布日期:[2015-05-18]    点击数: 拉杆伸缩过滤器

一、产品简介:

  拉杆伸缩过滤器也是输送介质管道上不可缺少的一种装置,它是Y型过滤器的一种延伸过滤器,拉杆伸缩Y型过滤器属于管道粗过滤器系列,安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用,同时配备不锈钢拉杆,补偿管道尺寸,安装灵活,是一种新型改良装置。我公司所生产的拉杆伸缩Y型过滤器能根据客户具体要求(特殊压力、特殊口径)定制。拉杆伸缩Y型过滤器具有安装灵活、能少量补偿管道尺寸,是工程安装首选。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出。

  可广泛用于蒸汽、空气、水、油品等多种介质的管线中:保护管线系统各种设备、水泵、阀门等;免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏。



二、产品性能及特点:

  拉杆伸缩过滤器具有抗污性强、排污方便、流通面积大、压力损失小、结构简单、体积小、重量轻;

  滤芯网材质均为全不锈钢制作,耐腐蚀性强,使用寿命长等特点。

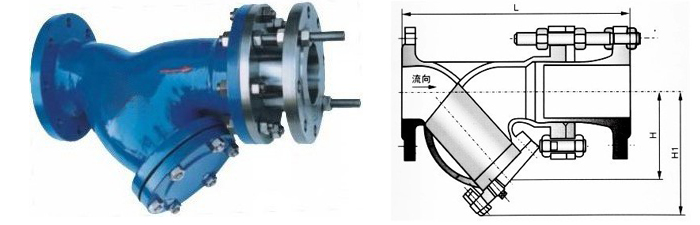

三、产品外形及安装尺寸:



DN

L

H

H1

有效过滤面积m2

15

1/2

125

70

150

0.00185

20

3/4

145

70

150

0.00281

25

1

160

80

160

0.00343

32

11/4

180

90

180

0.00486

40

11/2

200

100

240

0.00767

50

2

220

130

250

0.01161

65

21/2

260

165

350

0.02111

80

3

280

195

390

0.03029

100

4

320

230

450

0.04063

125

5

320

230

490

0.05523

150

6

380

335

580

0.07709

200

8

495

420

690

0.11967

250

10

595

500

800

0.19155

300

12

640

580

950

0.26738

350

14

750

650

1100

0.30926

四、产品技术参数:


Model

SY-LG型

螺帽螺栓
           Bolt/Nut

20# 304 316 316L

规格
           Size

DN15~600 GB81-95
           PN0.6~5.0 FF、RF

法兰标准
           Flanges

HG GB SH HGJ JB ANSI JIS

壳体材质
           Body Materials

A3 PP 304
           316 316L

工作温度
           Ambient Temperature

CS:-30~350℃ SS:-80~480℃

滤芯材质
           Elment

304 316 316L

制造检测标准
           Manufacture inspection

HGJ532-91 GB150-98

过滤精度
           Pore size

10~300(目/in)

连接形式
           Jonit type

法兰连接 对焊连接 螺纹连接
           Flange Butt Welding Threaded

密封垫片
           Gasket Seal

丁腈橡胶 聚四氟 金属垫片
           NBR PTFE Metal Gasket

外表
           Coating

CS:Paint SS:No Paint

五、产品安装使用和维护:

  拉杆伸缩过滤器当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。拉杆伸缩过滤器工作一段时间后,滤芯内沉淀一定杂质,压力降增大,流速下降,需及时清除过滤器滤芯内部的杂物;当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此,使用维护极为方便。注意过滤芯上不锈钢钢丝网不能变形损坏,否则,再装上去的过滤器,过滤效果将达不到设计要求;检查时如发现不锈钢钢丝网变形或损坏,应立即拆卸更换。拉杆伸缩过滤器可水平安装,可垂直安装,进出口方向与阀体上的箭头方向应保持一致,适合流量较小流体输送管道。



六、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、工作压力 4、过滤精度 5、介质 6、法兰标准,以便为您提供符合要求的产品。
